BH-0.66電流互感器型號含義
BH-0.66電流互感器常見的型號表示
Ⅰ型表示圓孔即穿越電纜也可以穿越回流排,般作控用
Ⅱ型(臥式方孔)可以穿越1-3塊流排,一般做監控用
Ⅲ型方式方孔可以穿越1-3塊流排,不僅覺被I、的點,還可以做供電系統計時能用0.2級,也可以在二次阻較大時使用,也可以跟電流繼電器配套做保護
∮型(圓孔型)可以穿越大直徑電纜,可在二次阻抗加大情況下使用沒可以作零序電流互感器
BH-0.66電流互感器B表示封閉,H者表示電流互感器。同于LMK1-0.66,SDH-0.66都是戶內型,塑料外殼,全封閉電流互感器。BH-0.66互感器可以其主要采用阻燃ABS工程塑料注塑而成其優點是生產效率很高外型美觀,缺點就是比樹脂澆注使用壽命短,導磁材料采用經退火處理的環形鐵芯,以保證產品0.2或0.5級的精度;0.2S或0.5S級者采用超導磁材料,使產品能在一次電流1%-120%寬負荷下準確的計量電能。一次為:P1、P2,二次為S1,S2當一次電流由P1流向P2時,二次電流由S1經外部回路流向S2即為減極性。市場上一些廠家使用普通塑料來降低成本,上?;チ杵焚|(zhì)保證質量,做好每個產品。

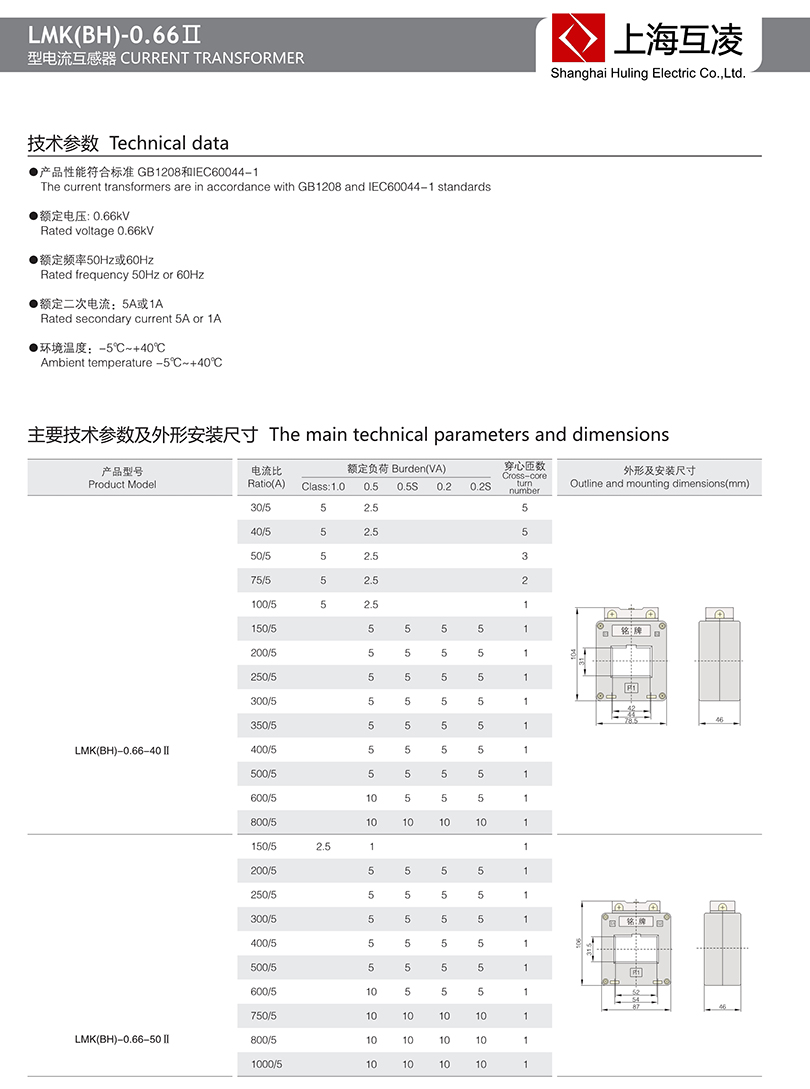

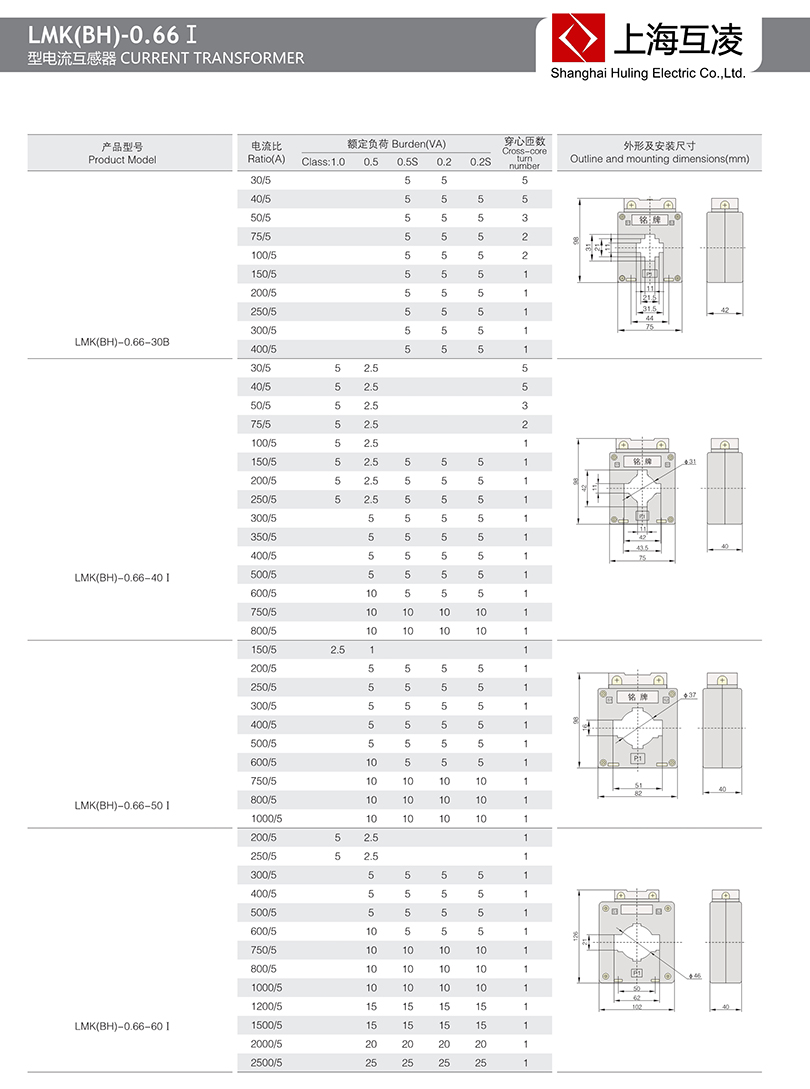

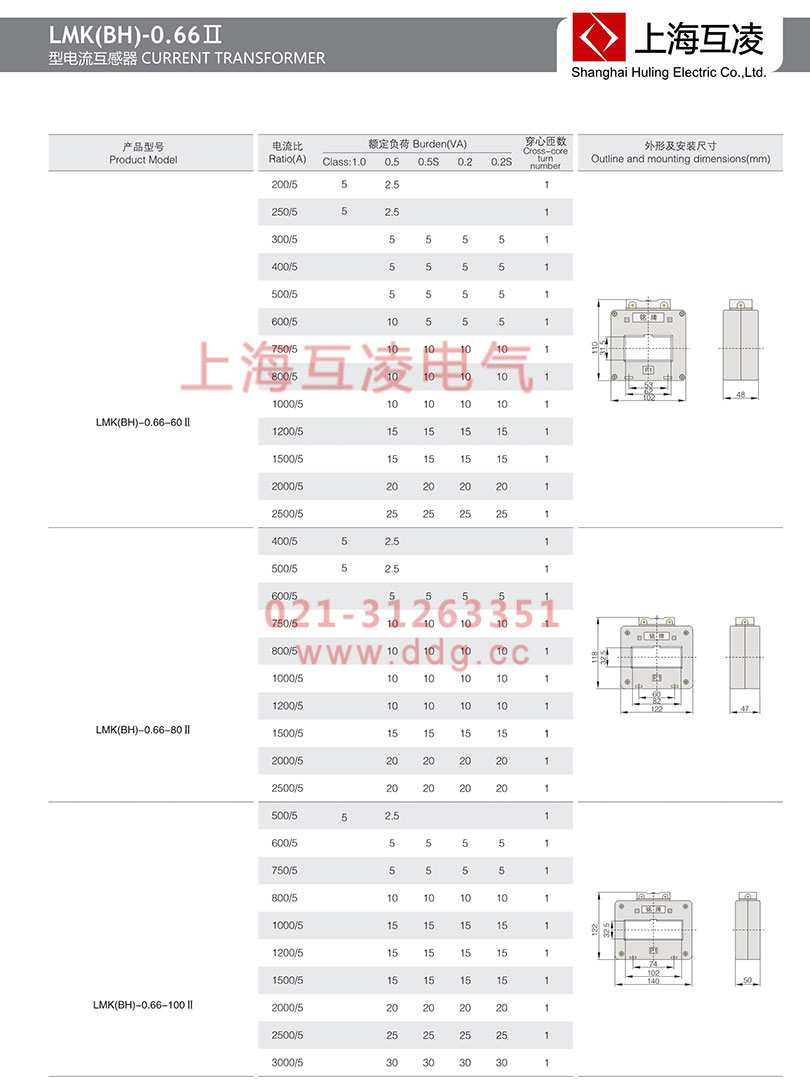

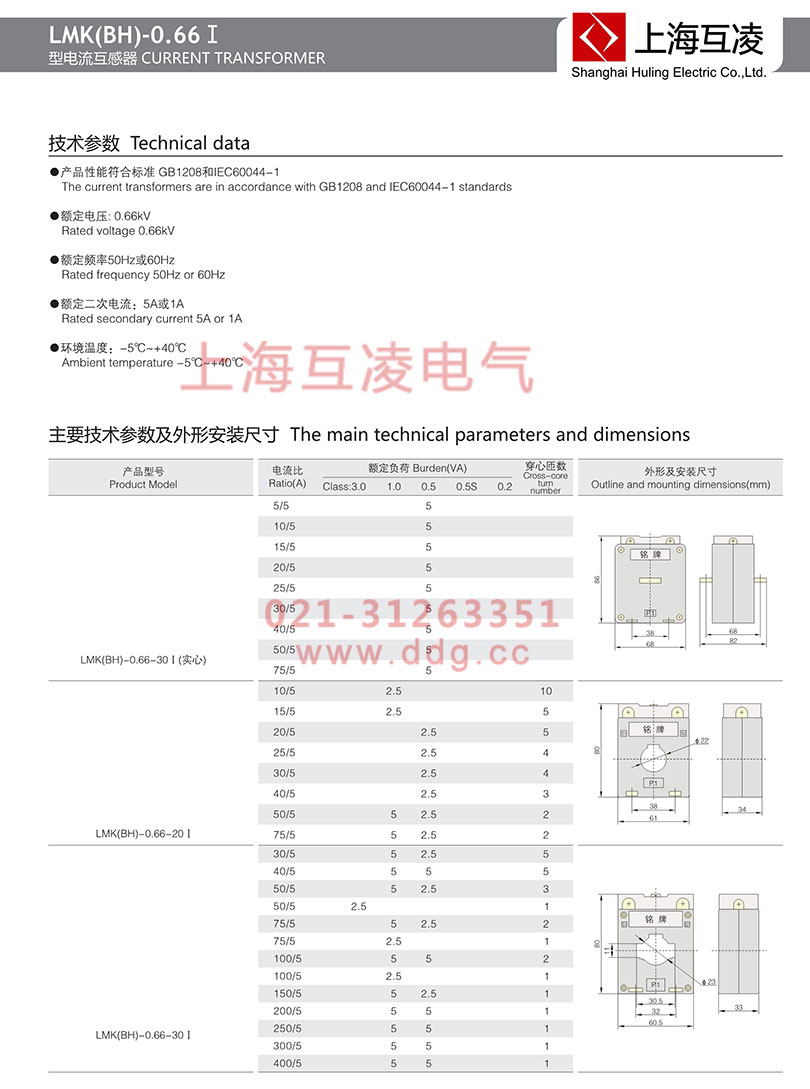

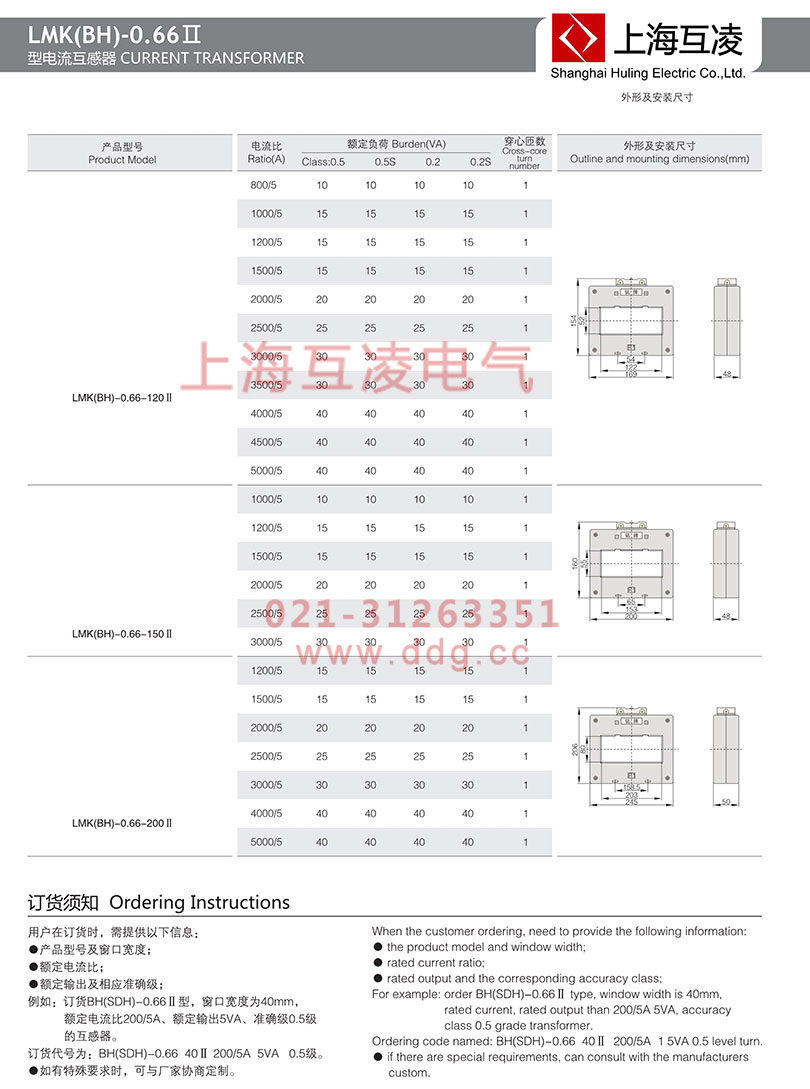

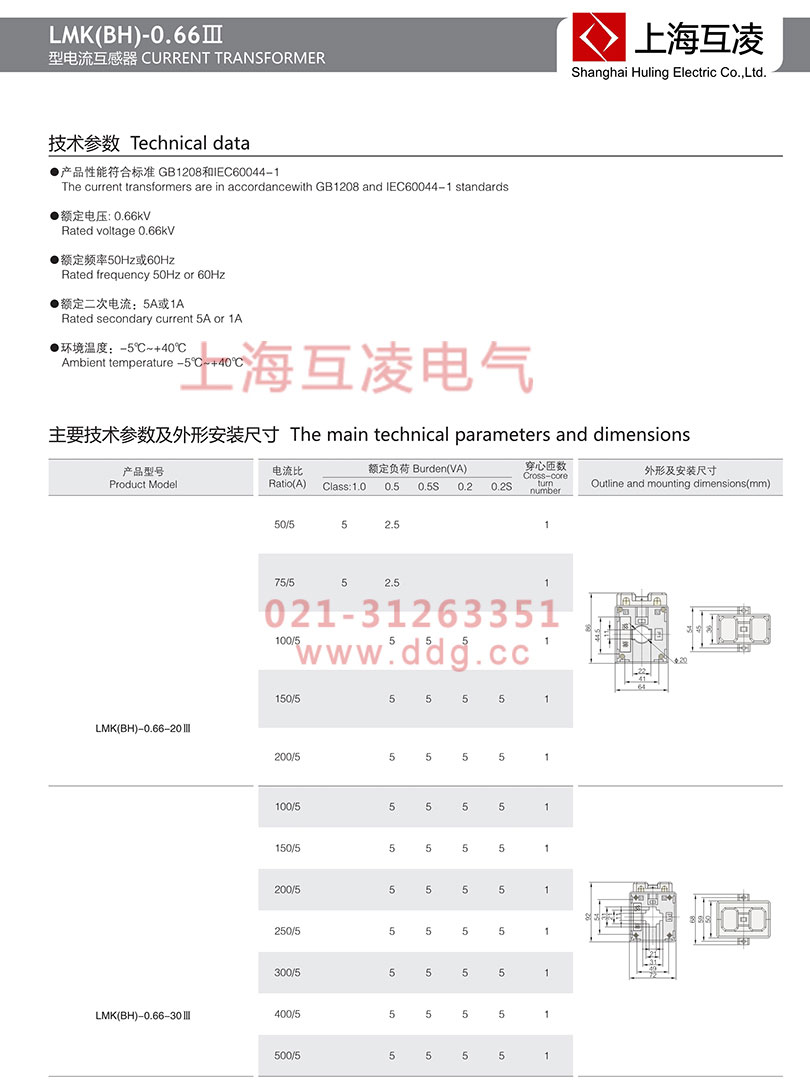

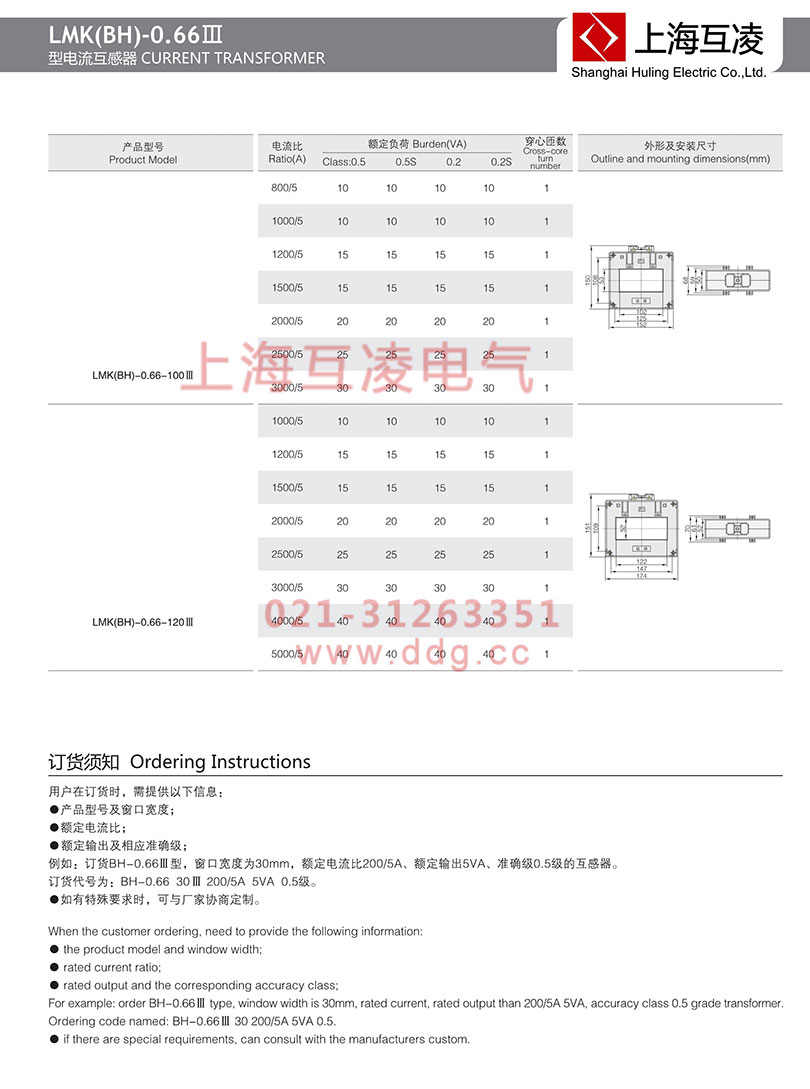

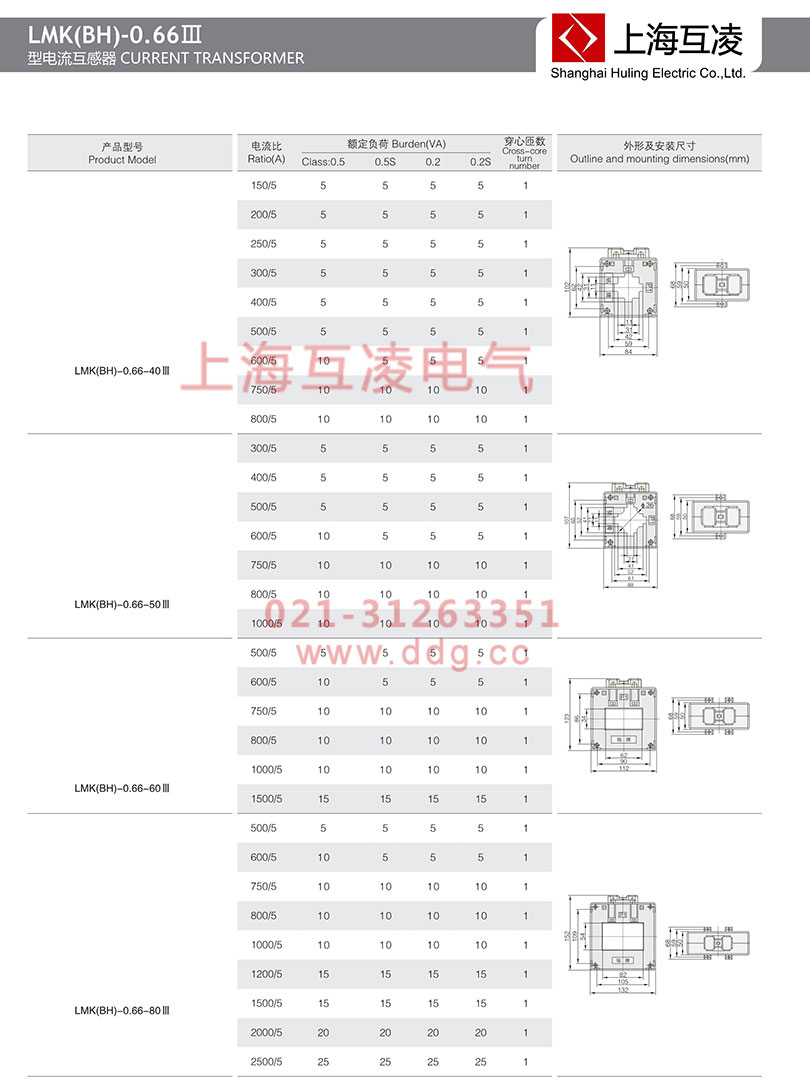

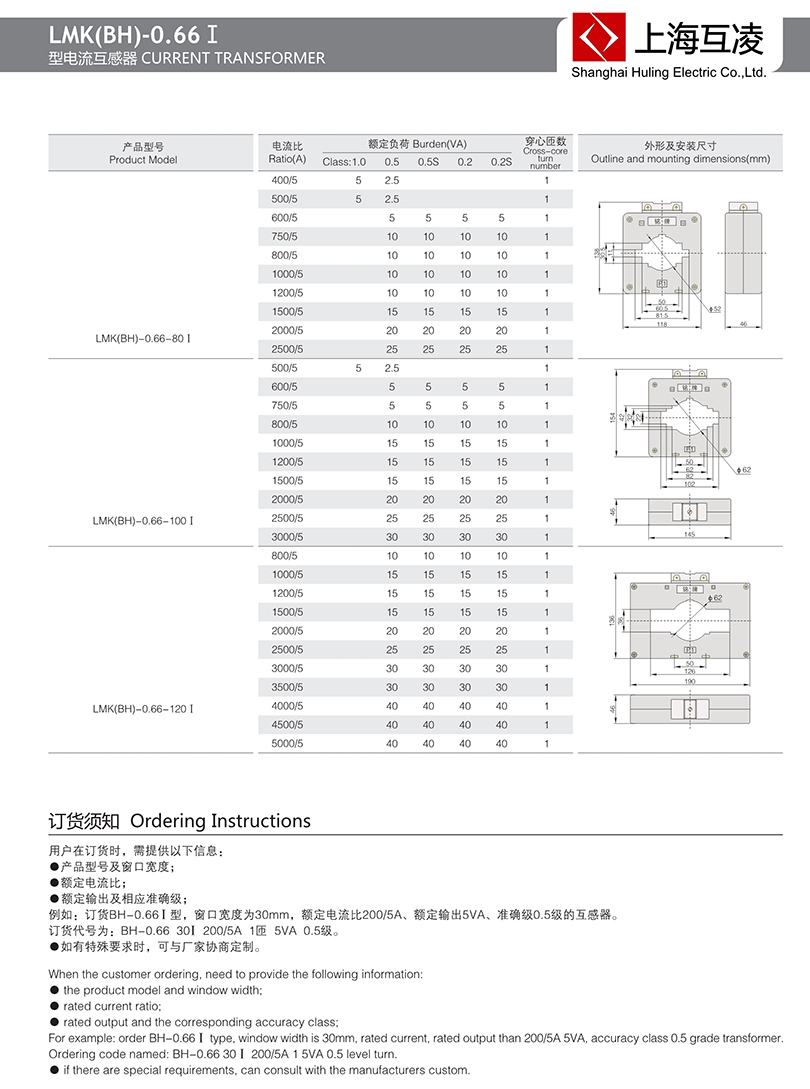

詳細清參考下面彩圖或來電咨詢。
BH-0.66電流互感器安裝條件
1海拔高度不超過1000米;
2周圍環境溫度不高于+40攝式度,不低于-5攝式度;
3周圍空氣的相對濕度不大于85%(20攝式度);
4安裝場所無嚴重影響互感器絕緣的氣體、蒸氣、化學沉積、污穢及其他爆炸性和腐蝕性介質。
注:1流互感器一次孔為三排結構。
2容量小對應小電流比,容量大對應大電流比;如5-10對應100-600/5,600/5對應10VA,100/5對應10VA
BH-0.66電流互感器選型手冊
BH-0.66電流互感器接線
三相四線制,其中三條線路分別代表A,B,C三相,不分裂,另一條是中性線N(區別于零線,在進入用戶的單相輸電線路中,有兩條線,一條我們稱為火線,另一條我們稱為零線,零線正常情況下要通過電流以構成單相線路中電流的回路,而三相系統中,三相自成回路,正常情況下中性線是無電流的),故稱三相四線制
在低壓配電網中,輸電線路一般采用三相四線制,其中三條線路分別代表A,B,C三相,不分裂,另一條是中性線N(區別于零線,在進入用戶的單相輸電線路中,有兩條線,一條我們稱為火線,另一條我們稱為零線,零線正常情況下要通過電流以構成單相線路中電流的回路,而三相系統中,三相自成回路,正常情況下中性線是無電流的),故稱三相四線制;
在380V低壓配電網中為了從380V相間電壓中獲得220V線間電壓而設N線,有的場合也可以用來進行零序電流檢測,以便進行三相供電平衡的監控。
不論N線還是PE線,在用戶側都要采用重復接地,以提高可靠性。但是,重復接地只是重復接地,它只能在接地點或靠近接地的位置接到一起,但絕不表明可以在任意位置特別是戶內可以接到一起。這一點一定要切記,也要注意你的朋友是否有所違犯!
A、B、C、N和PE線
應用中最好使用標準、規范的導線顏色:A線用黃色,B線用藍色,C線用紅色,N線用褐色,PE線用黃綠色。
三相五線制是指A、B、C、N和PE線,其中,PE線是保護地線,也叫安全線,是專門用于接到諸如設備外殼等保證用電安全之用的。PE線在供電變壓器側和N線接到一起,但進入用戶側后約不能當作零線使用…
