JDZ9-3Q電壓互感器選型
JDZ9-3Q電壓互感器環境及參數
1、環境溫度:最高溫度45℃,平均溫度不超過30℃,最低溫度:-45℃
2、海拔高度不超過1000M(超過請著明)
3、接地方式:中性點非有效接地系統
4、大氣條件:無嚴重污染
5、額定絕緣水平:3.6/25/40KV
6、負荷的功率因數:cosφ=0.8(滯后)
7、產品標準:GB1207和IEC60044-2
JDZ9-3Q電壓互感器結構特點
電壓互感器JDZ9-3Q為全封閉結構,采用戶內環氧樹脂真空澆注而成,具有耐電弧、耐紫外線、耐老化等特點。外形采用防雨傘群,表面爬電距離大,二次出現端子加有金屬保護罩密封,防雨、防塵、耐腐蝕,是老式油浸產品的理想替代品。

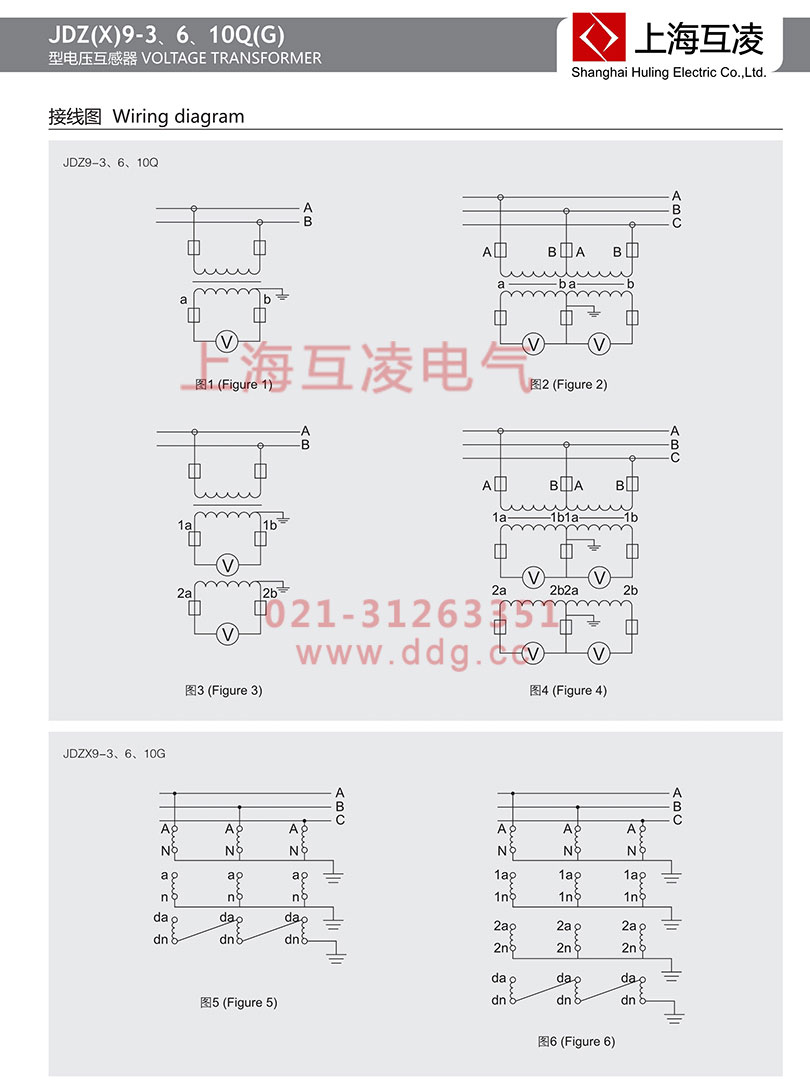

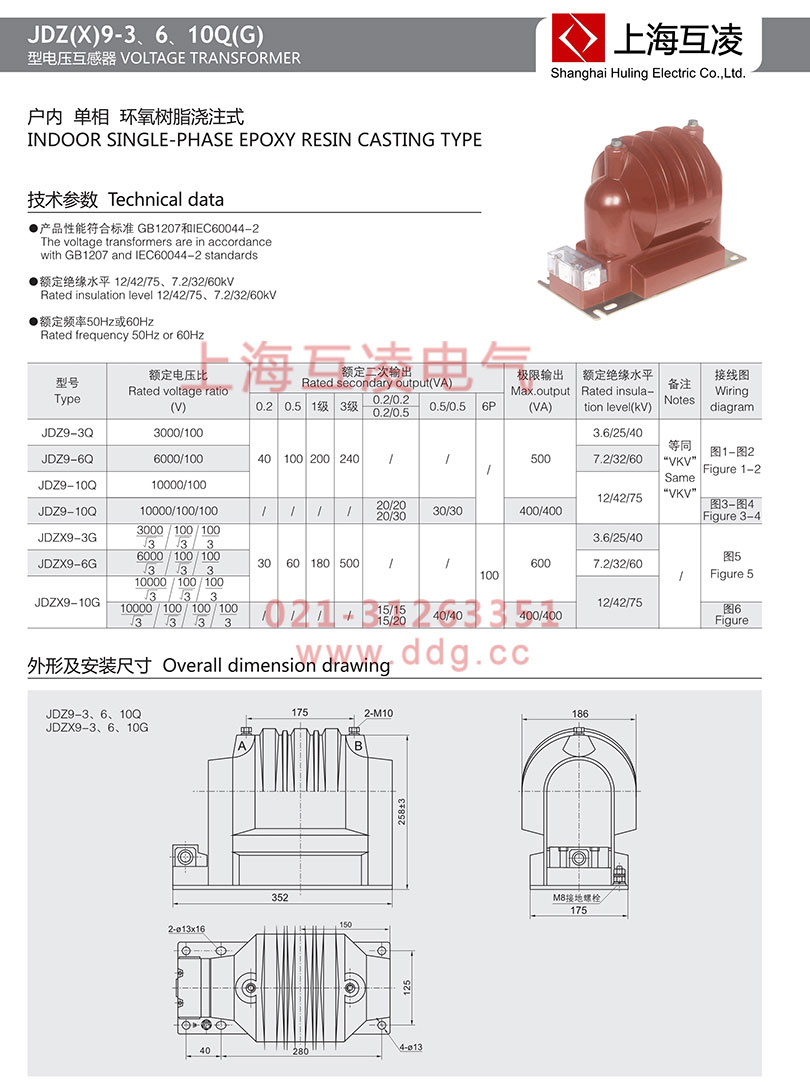

JDZ9-3Q電壓互感器變比
| 型號 | 額定電壓比(V) | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.5/0.5 | 6P | ||||
| 0.2/0.5 | ||||||||||
| JDZ9-3Q | 3000/100 | 40 | 100 | 200 | 240 | / | / | / | 500 | 3.6/25/40 |
JDZ9-3Q電壓互感器原理
電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時,在鐵心中就產生一個磁通φ,根據電磁感應定律,則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數,可以產生不同的一次電壓與二次電壓比,這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓,即100V,電壓互感器一次側接在一次系統,二次側接測量儀表、繼電保護等;主要是電磁式的(電容式電壓互感器應用廣泛),另有非電磁式的,如電子式、光電式。
JDZ9-3Q電壓互感器符號
電壓互感器型號由以下幾部分組成,各部分字母,符號表示內容:
第一個字母:J——電壓互感器;
第二個字母:D——單相;S——三相;
第三個字母:J——油浸;Z——澆注;
第四個字母:數字——電壓等級(KV)。
例如:JDZ9-3Q表示單相澆注式電壓互感器,額定電壓3KV。
