JDZC-6電壓互感器選型參數
JDZC-6電壓互感器簡介
電壓互感器JDZC-6澆注式電壓互感器為戶內環氧樹脂澆注式半封閉結構,適用于交流50Hz額定電壓為10千伏以下的電力系統中;不但可以作電壓,電能測量而且能夠控制電路并為操作機構提供電源.本產品符合GBl207-97電壓互感器標準。
JDZC-6電壓互感器使用條件
1 海拔高度不超過 1000 米
2 周圍環境溫度不高于+40 ℃,不低于-5 ℃
3 周圍空氣的相對濕度不大于 85 %(20 ℃)
4 安裝場所無腐蝕性的氣體

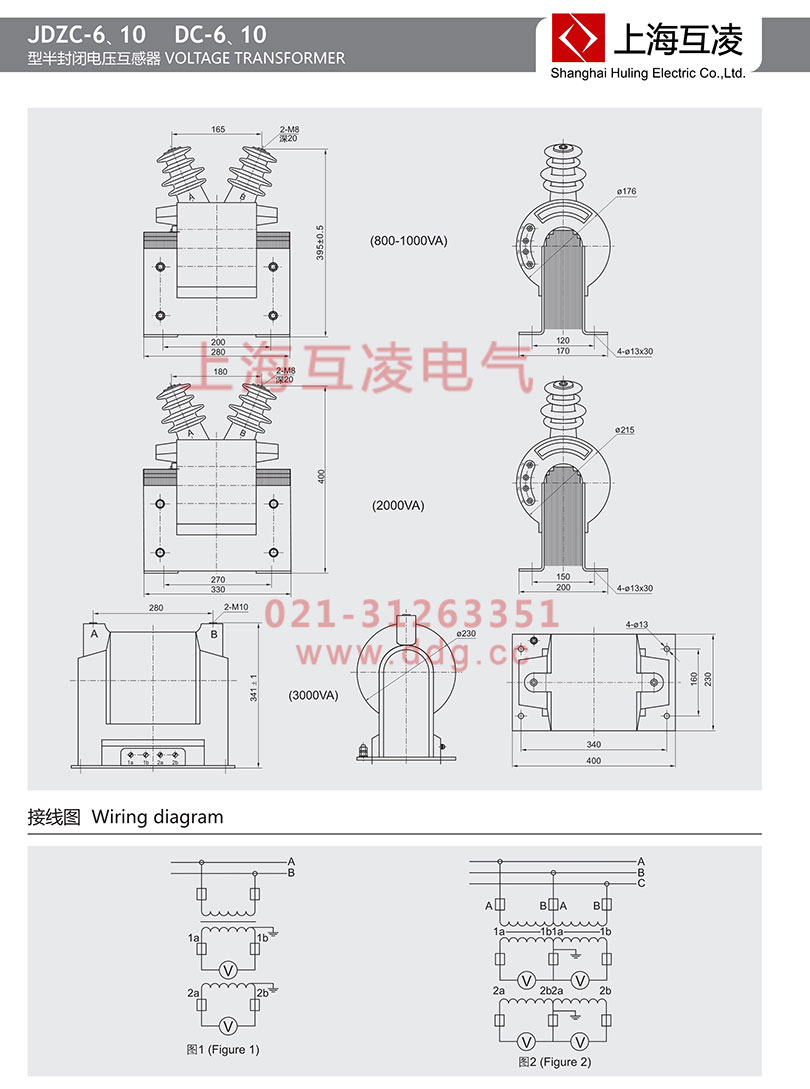

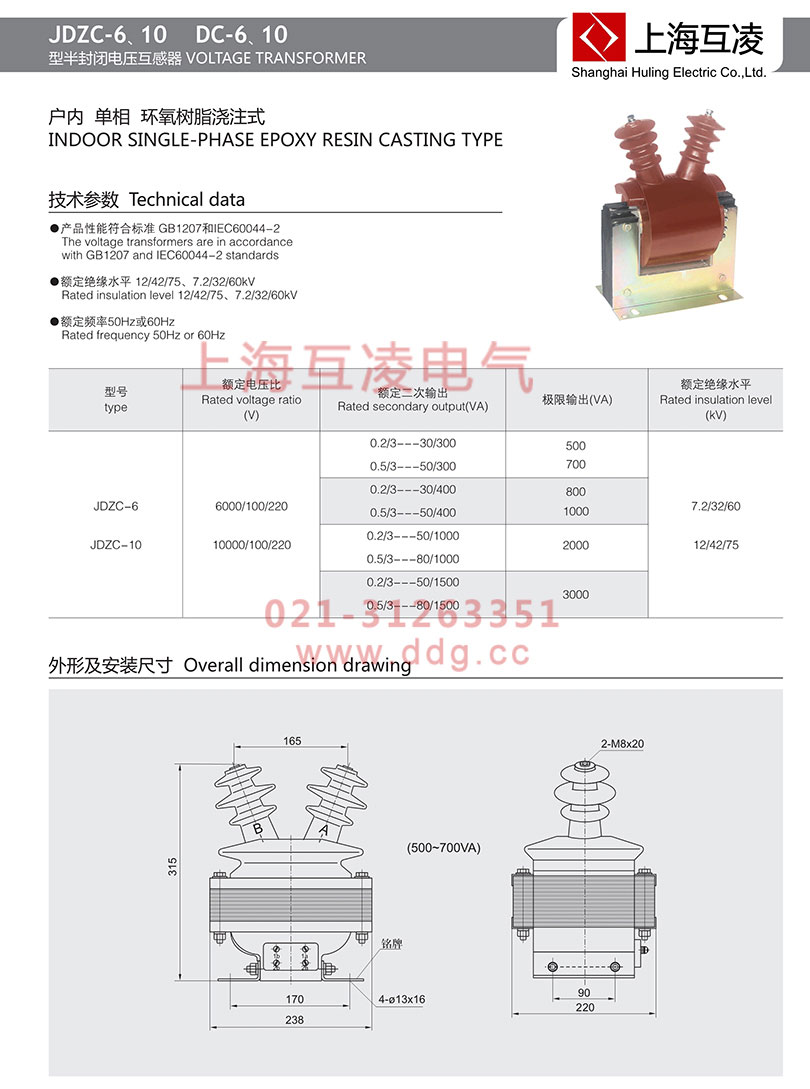

JDZC-6電壓互感器變比
| 型號 | 額定電壓比(V) | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) |
| JDZC-6 | 6000/100/220 | 0.2/3–30/300;0.5/3–50/300 | 500;700 | 7.2/32/60 |
| 0.2/3–30/400;0.5/3–50/400 | 800;1000 |
JDZC-6電壓互感器工作原理
JDZC-6電壓互感器正常運行時,電力系統的三相電壓對稱,第三線圈上的三相感應電動勢之和為零。一旦發生單相接地時,中性點出現位移,開口三角的端子間就會出現零序電壓使繼電器動作,從而對電力系統起保護作用。
線圈出現零序電壓則相應的鐵心中就會出現零序磁通。為此,這種三相電壓互感器采用旁軛式鐵心(10KV及以下時)或采用三臺單相電壓互感器。對于這種互感器,第三線圈的準確度要求不高,但要求有一定的過勵磁特性(即當原邊電壓增加時,鐵心中的磁通密度也增加相應倍數而不會損壞)。
JDZC-6電壓互感器符號
電壓互感器型號由以下幾部分組成[1] ,各部分字母,符號表示內容:
第一個字母:J——電壓互感器;
第二個字母:D——單相;S——三相;
第三個字母:J——油浸;Z——澆注;
第四個字母:數字——電壓等級(KV)。
例如:JDZC-6表示單相澆注式電壓互感器,額定電壓6KV。
額定一次電壓,作為互感器性能基準的一次電壓值。
額定二次電壓,作為互感器性能基準的二次電壓值。額定變比,額定一次電壓與額定二次電壓之比。
準確級,由互感器系統定的等級,其誤差在規定使用條件下應在規定的限值之內負荷,二次回路的阻抗,通常以視在功率(VA)表示。額定負荷,確定互感器準確級可依據的負荷值。
