JDZW-10R電壓互感器簡介
JDZW-10R電壓互感器為戶外環氧樹脂澆注絕緣全封閉結構。適用于交流50Hz,額定電壓10KV及以下的電力系統中作電壓、電能測量和繼電保護用。適用于農村戶外變電站,也可適用于工業、小型企業、配電所。本型電壓互感器為支柱式結構,采用戶外環氧樹脂全封閉澆注,具有耐電弧,耐紫外線,耐老化,壽命長等特點。由于互感器采用全封閉澆注絕緣,尺寸小,重量輕,適用于任何位置,任意方向安裝。二次出線端有接線保護罩,其下方有出線孔,并能實現防竊電措施。安全可靠,底座槽鋼上有4個安裝孔。

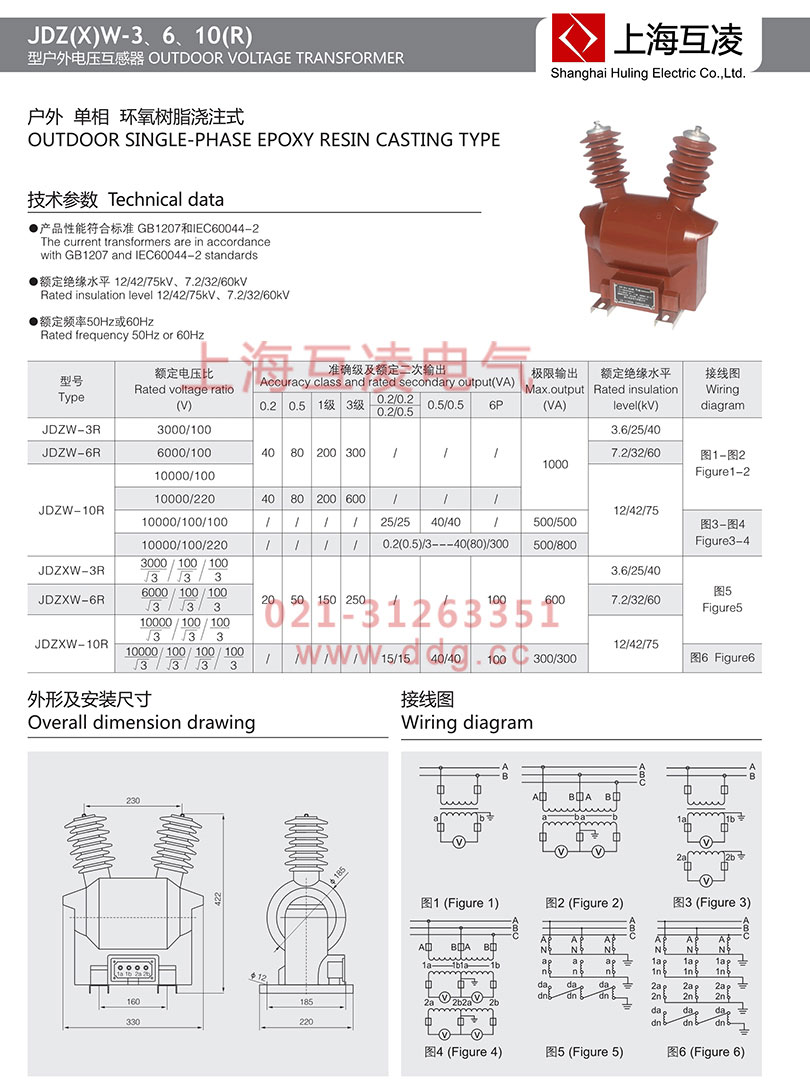

JDZW-10R電壓互感器選型
JDZW-10R電壓互感器技術參數及使用環境
1.環境溫度:-25℃~+40℃
2.污穢等級:Ⅳ級
3.技術參數見上表
4.產品性能符合標準:GB1207和IEC60044-2
5.額定絕緣水平:12/42/75kV
6.額定頻率:50Hz或60Hz
JDZW-10R電壓互感器變比
| 型號 | 額定電壓比(V) | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.5/0.5 | 6P | ||||
| 0.2/0.5 | ||||||||||
| JDZW-10R | 10000/100 | 40 | 80 | 200 | 300 | / | / | / | 1000 | 12/42/75 |
| 10000/220 | 600 | |||||||||
| 10000/100/100 | / | / | / | / | 25/25 | 40/40 | 500/500 | |||
| 10000/100/220 | 0.2(0.5)/3–40(80)/300 | 500/800 | ||||||||
JDZW-10R電壓互感器作用
電壓互感器的作用是把高電壓按比例關系變換成100V或更低等級的標準二次電壓,供保護、計量、儀表裝置取用。同時,使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備,但它的電磁結構關系與電流互感器相比正好相反。
JDZW-10R電壓互感器類型
按用途,電壓互感器又分為測量用和保護用兩類。
電磁感應式電壓互感器。工作原理與變壓器相同。基本結構也是鐵芯和原、副繞組。特點是容量很小且比較恒定,正常運行時接近于空載狀態。電壓互感器本身阻抗很小,一旦副邊發生短路,電流將急劇增加而燒毀線圈。為此,電壓互感器原邊接有熔斷器,副邊接地,以免原、副邊絕緣損壞時,副邊出現對地高電位而造成事故。電磁感應式電壓互感器的等值電路與變壓器的等值電路相同。
