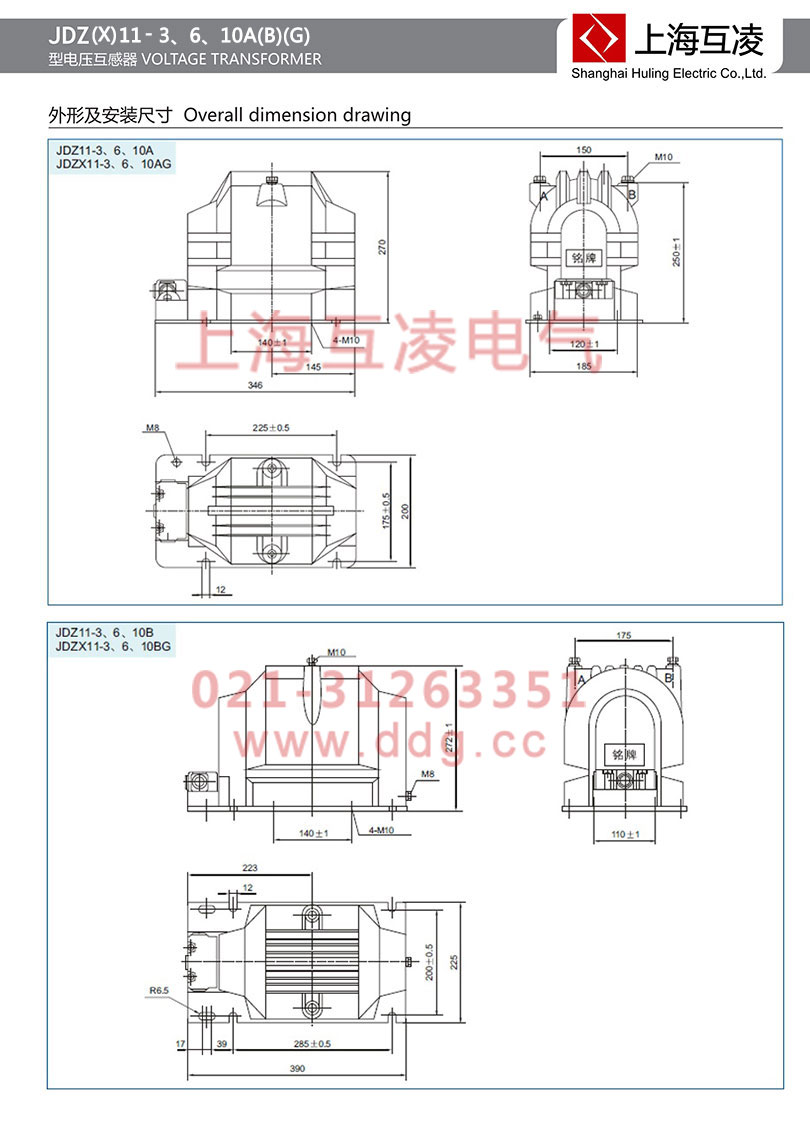

JDZX11-6BG電壓互感器簡介
JDZX11-6BG電壓互感器為單相、戶內、干式半封閉產品,使用時單臺或二臺一組,JDZ-3,JDZ-6,JDZ-10 二臺一組時為V/V連接, JDZ-10(Q)、JDZJ-6(Q)、JDZ二臺一組時為 V /V/V連接分別適用于額定頻率 50HZ 或 60HZ , 額定電壓為 3kV、6kV、10kV 電力系統中作電能計量、電壓監控和繼電保護用。

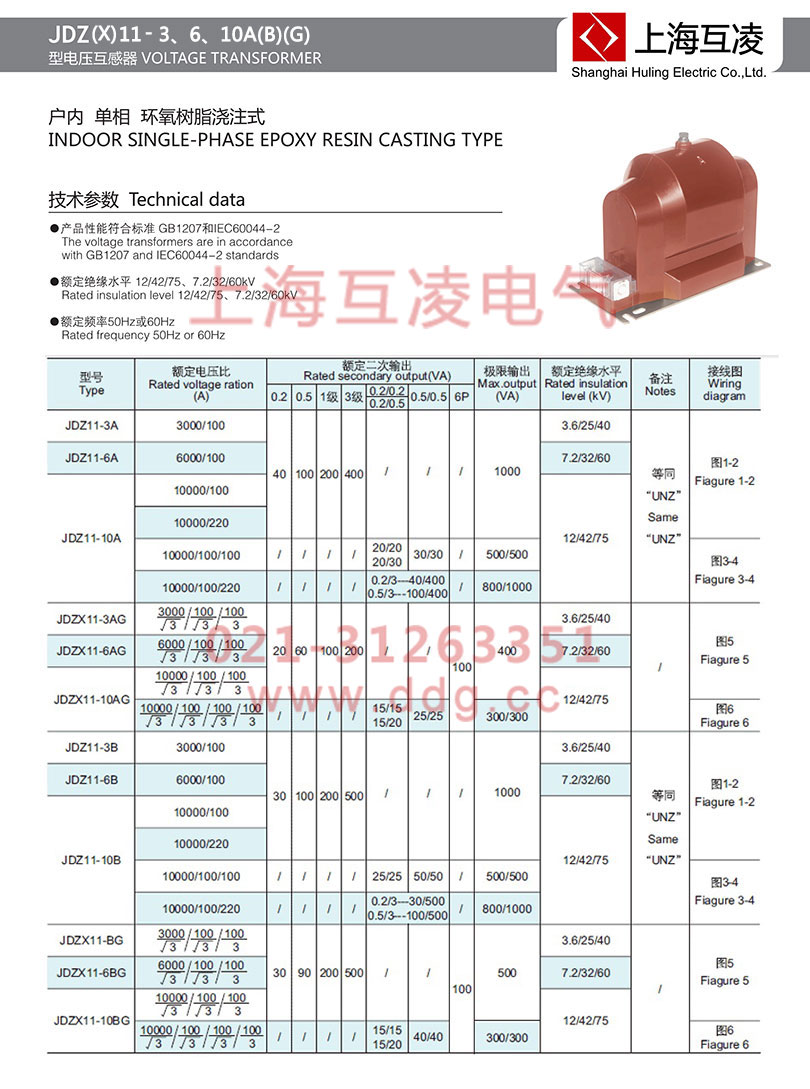

JDZX11-6BG電壓互感器變比
| 型號 | 額定電壓比(V) | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.5/0.5 | 6P | ||||
| 0.2/0.5 | ||||||||||
| JDZX11-6BG | 6000√3/100√3/100/3 | 30 | 90 | 200 | 500 | / | / | 100 | 500 | 7.2/32/60 |
JDZX11-6BG電壓互感器技術參數
1、產品標準:GB1207-1997《電壓互感器》;
2、負載功率因數:COS&=0.8(滯后);
3、產品表面爬電比距滿足II級污穢等級;
4、額定絕緣水平:7.2/32/60kV;
5、額定頻率:50Hz或60Hz。
注意事項:1、使用時二次繞組不許短路及超負荷運行。2、JDZX11-3,6,10A為半絕緣結構,只能進行感應耐壓試驗;開關柜進行工頻試驗時,應將互感器與開關柜斷開。

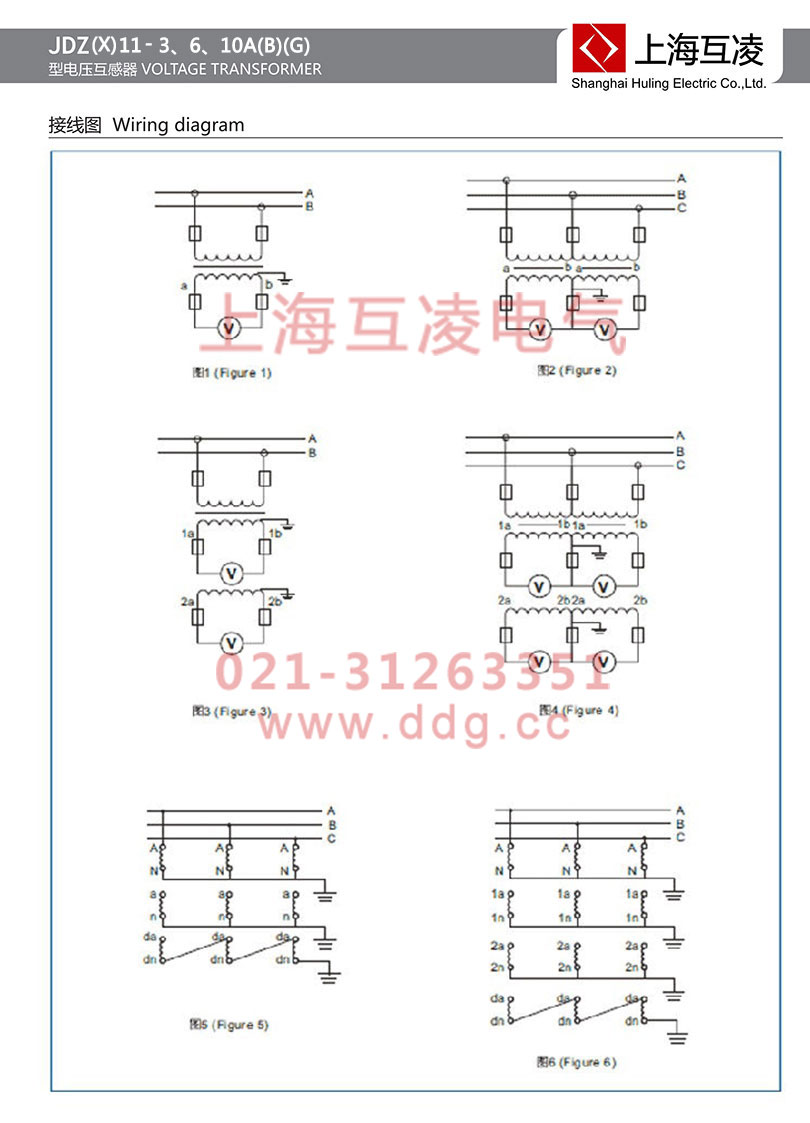

JDZX11-6BG電壓互感器接線圖
JDZX11-6BG電壓互感器作用
電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限,測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像,都是用來變換線路上的電壓。
JDZX11-6BG電壓互感器結構特點
電壓互感器的基本結構和變壓器很相似,它也有兩個繞組,一個叫一次繞組,一個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都有絕緣,使兩個繞組之間以及繞組與鐵心之間都有電氣隔離。電壓互感器在運行時,一次繞組N1并聯接在線路上,二次繞組N2并聯接儀表或繼電器。因此在測量高壓線路上的電壓時,盡管一次電壓很高,但二次卻是低壓的,可以確保操作人員和儀表的安全。
