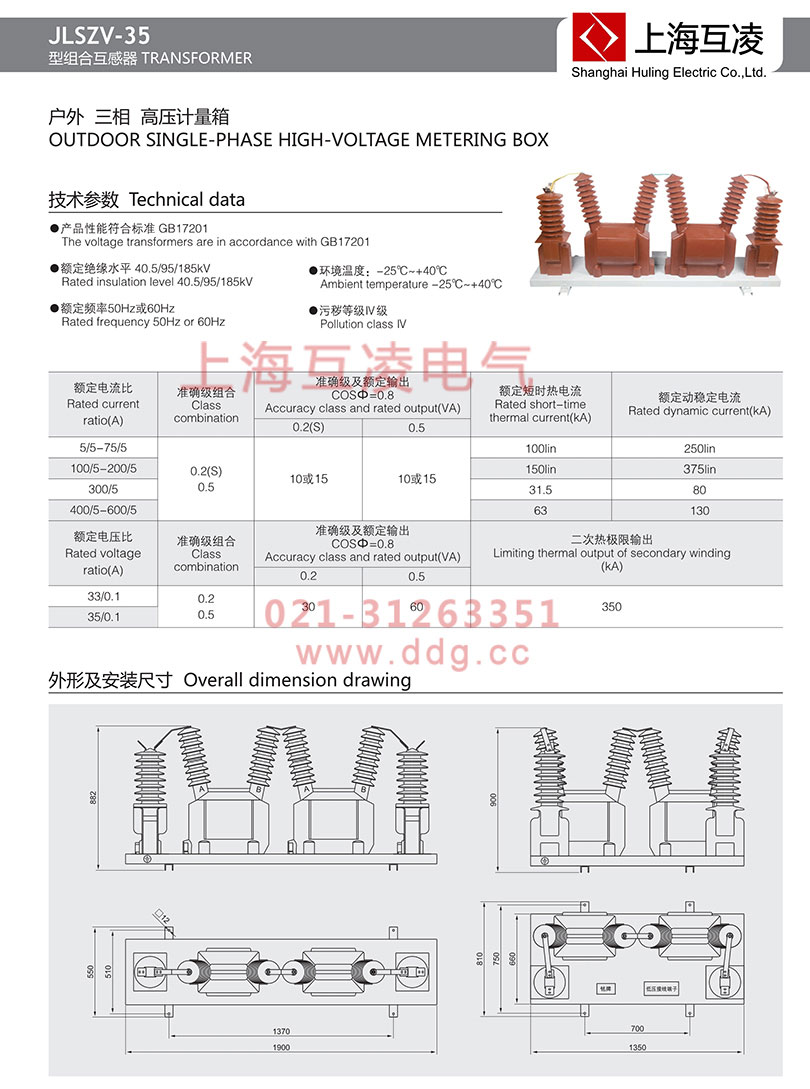

JLSZV-35高壓計量箱技術參數

產品性能符合標準GB17201

額定絕緣水平：40.5/95/185kV

額定頻率：50Hz或60Hz

環境溫度：-25°C~+40°C

污穢等級IV級

JLSZV-35組合互感器電壓、電流比

JLSZV-35高壓量箱接線實物圖

JLSZV-35高壓計量箱作用

JLSZV-35組合互感器提供了將電流互感器和電壓互感器放置在一個獨立式裝置中的能力。因此，它們與其各自的獨立變壓器在相同的應用中使用; 它們將儀表，計數器，繼電器等與高壓電路分開，并在HV線路中提供電流和電壓的縮放復制品。這允許最佳地使用變電站空間，同時通過取消一組安裝墊和支撐結構而節省成本。另外，安裝時間大大縮短。

JLSZV-35組合互感器應用

? 組合式變壓器適用于空間或安裝成本較高的變電站，因此難以使用獨立變壓器。

? 由于具有非常高的準確度等級，電流和電壓都適用于計量點。

? 適用于高壓線路和電容器組的放電。

? 卓越的頻率響應; 非常適合監測電源質量和測量諧波。

JLSZV-35高壓計量箱原理

組合互感器提供了將電流互感器和電壓互感器放置在一個獨立式裝置中的能力。因此，它們與其各自的獨立變壓器在相同的應用中使用；它們將儀表，計數器，繼電器等與高壓電路分開，并在HV線路中提供電流和電壓的縮放復制品。這允許最佳地使用變電站空間，同時通過取消一組安裝墊和支撐結構而節省成本。另外，安裝時間大大縮短。

當變電站的空間有限時，組合互感器通常用于電力行業，可用于油或SF6介質系統。

組合互感器實際上就是電壓互感器和電流互感器的組合，用于計量電業局收費用。

表為電業局免費掛，可以是一個電壓互感器和一個電流互感器的組合，用于測量單相功率；可以是兩個電壓互感器和兩個電流互感器的組合，用于在三相三線制中按兩瓦計法測量三相功率；也可以是三個電壓互感器和三個電流互感器的組合，用于三相電測量。
