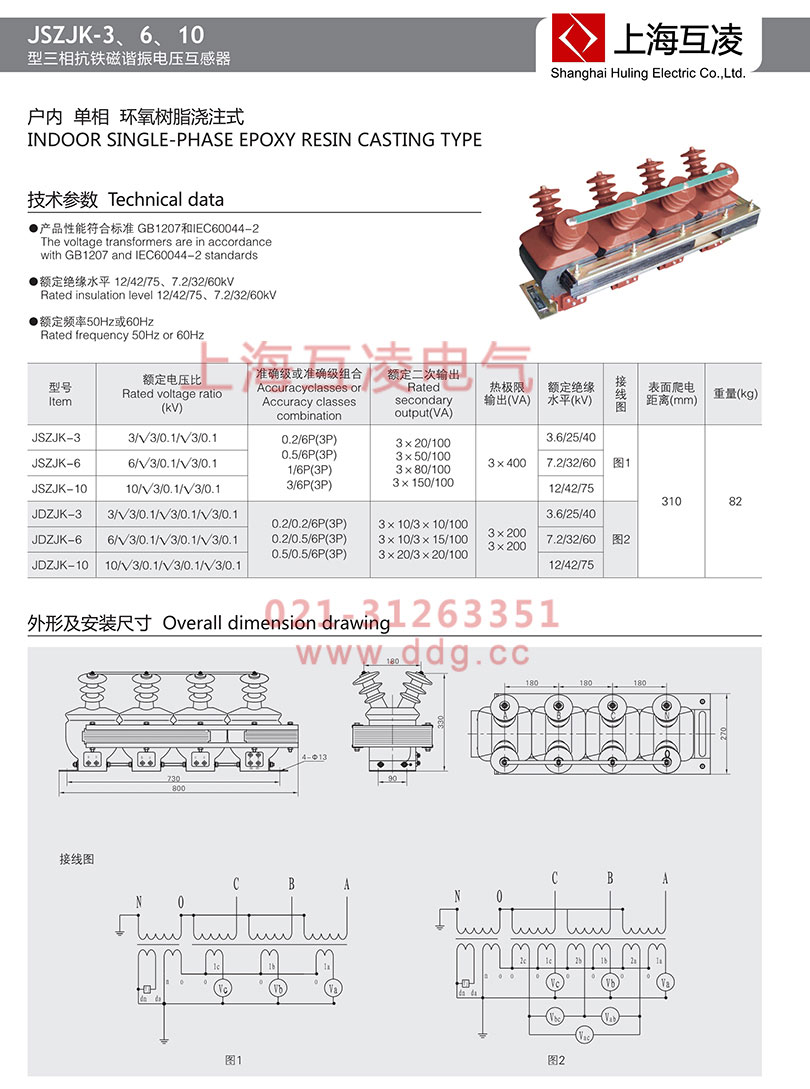

JSZJK-3Q電壓互感器接線圖
JSZJK-3Q電壓互感器結構
JSZJK-3Q電壓互感器在系統使用時,每臺為四個澆注體,計里部分為三個電壓澆 注體套在三相芯柱上,抗諧振部分裝在另一口字型鐵芯上,正常運行時,中性點對地電壓為零伏抗 諧振部分二次輸出電壓為零伏,一但一相對地短路.抗諧振部分二次側(da-dn)產生100V電壓,帶動繼 電器動作,切斷電源這種中性點采取了消諧措施,使產品不需另加消諧或阻尼接地等保護方式,即 可以安全的在電網上運行,并可長期運行在單相接地的故障線路中。
電壓互感器的基本結構和變壓器很相似,它也有兩個繞組,一個叫一次繞組,一個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都有絕緣,使兩個繞組之間以及繞組與鐵心之間都有電氣隔離。電壓互感器在運行時,一次繞組N1并聯接在線路上,二次繞組N2并聯接儀表或繼電器。因此在測量高壓線路上的電壓時,盡管一次電壓很高,但二次卻是低壓的,可以確保操作人員和儀表的安全。
JSZJK-3Q電壓互感器作用
電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限,測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像,都是用來變換線路上的電壓。
JSZJK-3Q電壓互感器技術參數
● 負荷的功率因數COSΦ=0.8(滯后);
● 海拔高度≤1000m,滿足Ⅱ級污穢等級;
● 產品性能符合標準:GB1207-1997(電壓互感器)。
JSZJK-3Q電壓互感器變比
| 產品 | 額定電壓比(kV) | 準確級或準確級組合 | 額定二次輸出(VA) | 熱極限輸出(VA) | 額定絕緣水平(kV) | 表面爬電距離 | 重量 |
| JSZJK-6Q | 3/√3/0.1/√3/0.1 | 0.2/6P(3P);0.5/6P(3P);1/6P(3P);3/6P(3P) | 3×20/100;3×50/100;3×80/100;3×150/100 | 3×400 | 3.6/25/40 | 310 | 82 |
JSZJK-3Q電壓互感器原理
電壓互感器是一種并聯連接的儀表變壓器。它們的設計目的是將可忽略的負載提供給正在測量的供應,并具有精確的電壓比和相位關系,以實現精確的二次連接計量。
