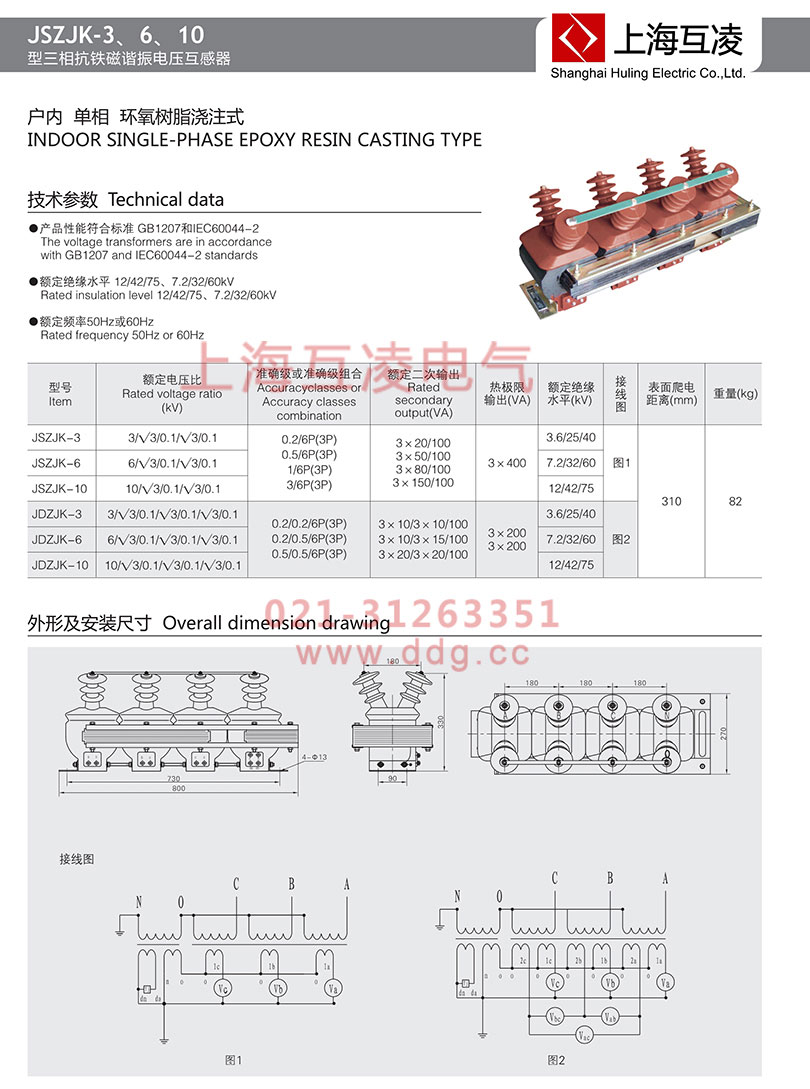

JSZJK-6Q電壓互感器技術參數

● 負荷的功率因數COSΦ=0.8（滯后）；

● 海拔高度≤1000m，滿足Ⅱ級污穢等級；

● 產品性能符合標準：GB1207和IEC60044-2；

● 額定絕緣水平：12/42/75、7.2/32/60kV；

● 額定頻率：50Hz或60Hz；

JSZJK-6Q電壓互感器變比

JSZJK-6Q電壓互感器選型

JSZJK-6Q電壓互感器結構特點

該產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25.m/kV

JSZJK-6Q電壓互感器在系統使用時，每臺為四個澆注體，計里部分為三個電壓澆 注體套在三相芯柱上，抗諧振部分裝在另一口字型鐵芯上，正常運行時，中性點對地電壓為零伏抗 諧振部分二次輸出電壓為零伏，一但一相對地短路．抗諧振部分二次側(da-dn)產生100V電壓，帶動繼 電器動作，切斷電源這種中性點采取了消諧措施，使產品不需另加消諧或阻尼接地等保護方式，即可以安全的在電網上運行，并可長期運行在單相接地的故障線路中。

JSZJK-6Q電壓互感器概述

JSZJK-6Q電壓互感器為三相，戶內、干式產品，JSZK1-10為Yo/Yo連接JSZK1-10F為Yo/Yo/Yo連接。抗諧振部分為單獨一器身。適用于額定頻率50Hz或60HZ.額定電壓為6kV電力系統中作 電能計量,電壓監控和繼電保護用。

JSZJK-6Q電壓互感器作用

電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像，都是用來變換線路上的電壓。

JSZJK-6Q電壓互感器接線方式

（1）單項式接線，可以用于測量35kV及以下中性點不直接接地系統的線電壓或110kV以上中性點直接接地系統的相對地電壓。

（2）V/V接線是將兩臺全絕緣單相電壓互感器的高低壓繞組分別接于相與相之間構成不完全三角形。這種方法常用語中性點不接地或經消弧線圈接地的35kV及以下的高壓三相系統中，特別是10kV的三相系統中。

（3）用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。

（4）三相三繞組五柱式電壓互感器，其一次繞組和主二次繞組接成星形，并且中性點接地，輔助二次繞組接成開口三角形。故此種電壓互感器可以測量線電壓和相對地電壓，輔助二次繞組可以介入交流電網絕緣監視用的繼電器和信號指示器。

JSZJK-6Q電壓互感器注意事項

1．電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如，測極性、連接組別、搖絕緣、核相序等。

2．電壓互感器的接線應保證其正確性，一次繞組和被測電路并聯，二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈并聯，同時要注意極性的正確性。

3．接在電壓互感器二次側負荷的容量應合適，接在電壓互感器二次側的負荷不應超過其額定容量，否則，會使互感器的誤差增大，難以達到測量的正確性。

4．電壓互感器二次側不允許短路。由于電壓互感器內阻抗很小，若二次回路短路時，會出現很大的電流，將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。

5．為了確保人在接觸測量儀表和繼電器時的安全，電壓互感器二次繞組必須有一點接地。因為接地后，當一次和二次繞組間的絕緣損壞時，可以防止儀表和繼電器出現高電壓危及人身安全。

6、電壓互感器副邊絕對不容許短路。
