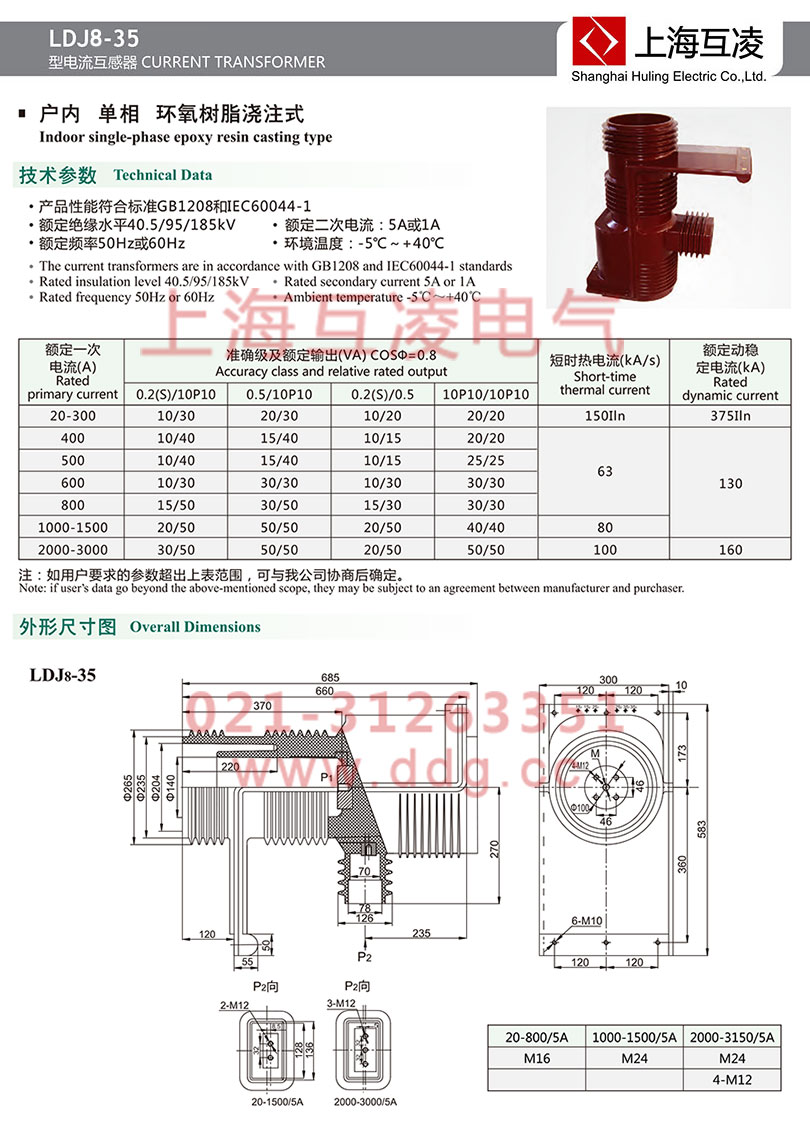

LDJ8-35電流互感器技術參數

產品性能符合標準：GB1208和IEC60044-1

額定絕緣水平：40.5/95/185kV

額定二次電流：5A或1A

額定頻率：50Hz或60Hz

環境溫度：-5°C~+40°C

LDJ8-35電流互感器變比

型號	額定一次電流(A)	準確級及額定輸出(VA)COSΦ=0.8				短時熱電流(kA/s)	額定動穩定電流(kA)
		0.2(S)/10P10	0.5/10P10	0.2(S)/0.5	10P10/10P10
LDJ8-35	20-300	10/30	20/30	10/20	20/20	150lin	375lin
	400	10/40	15/40	10/15	20/20	63	130
	500	10/40	15/40	10/15	25/25
	600	10/30	30/30	10/30	30/30
	800	15/50	30/50	15/30	30/30
	1000-1500	20/50	50/50	20/50	40/40	80
	2000-3000	30/50	50/50	20/50	50/50	100	160

LDJ8-35電流互感器選型手冊

LDJ8-35電流互感器原理

電流互感器是一種用于測量交變電流類型的變壓器，它會在其次級產生一個與主電流成正比的電流。

電流互感器和電壓互感器都是互感器?；ジ衅骺蓪⑤^大的電壓或電流值縮放到小型標準化值，這些值可輕松處理儀器和保護繼電器?；ジ衅鲗y量或保護電路與主系統的高壓隔離。電流互感器提供的二次電流與在其主電流中流動的電流精確成比例。電流互感器給主電路帶來可以忽略的負載。電流互感器是電力系統的電流感應單元，用于發電站，變電站以及工業和商業配電。

LDJ8-35電流互感器作用

像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。原則上，電流互感器和電壓互感器（普通型）之間的唯一區別在于，前者由“恒定”電流供電，而后者則以“恒定”電壓供電，其中“恒定”具有嚴格的電路理論意義。

LDJ8-35電流互感器接線方式

1、三相完全星形接線可以準確反映三相中每一相的真實電流。該方式應用在大電流接地系統中，保護線路的三相短路、兩相短路和單相接地短路。

2、兩相兩繼電器不完全星形接線可以準確反映兩相的真實電流。該方式應用在6～10kV中性點不接地的小電流接地系統中，保護線路的三相短路和兩相短路。

3、兩相差接反映兩相差電流。該接線方式應用在6～10kV中性點不接地的小電流接地系統中，保護線路的三相短路、兩相短路、小容量電動機保護、小容量變壓器保護。

4、單相接線在三相電流平衡時，可以用單相電流反映三相電流值，主要用于測量回路。

5、兩相三繼電器完全星形接線，流入第三個繼電器的電流是Ij＝Iu＋Iw＝－Iv。該接線方式應用在大電流接地系統中，保護線路的三相短路和兩相短路。
