LQZJ4-0.66電流互感器簡介
LQZJ4-0.66電流互感器主要用于戶內,供額定電壓為0.66KV及以下,額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用,產品采用澆注絕緣,采用底板固定安裝。解決了在200A以下的配電回路中一次匝數過多,繞制困難,用戶竊電,且不美觀的問題,特別適用于抽屜式低壓開關柜及其它一些元件比較擁擠的電氣裝置。具有小巧,外觀耐用,防污,放水濺等特點。
LQZJ4-0.66電流互感器變比
| 型號 | 額定電流比 | 準確等級及輸出容量(VA) COSΦ=0.8(滯后) | 最高工作電壓(V) | ||||
| 0.2S | 0.2 | 0.5S | 0.5 | 1 | |||
| LQZJ4-0.66 | 5/5-400/5 | 5 | 5 | 5 | 5 | 10 | 660 |
| 500/5-1000/5 | 10 | 10 | 10 | 10 | 15 | ||
LQZJ4-0.66電流互感器技術參數
額定頻率(Hz) 50Hz
額定一次電流:5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、750、800、1000、1200、1500A
額定二次電流:5A
準確級:0.5級、0.2級、0.5S 級、0.2S級
額定二次負荷(VA):10VA
1秒熱電流(有效值)(kA)50In
動穩定電流(峰值)(kA)100In
絕緣水平:3kV,歷時1min,無擊穿及閃絡現象

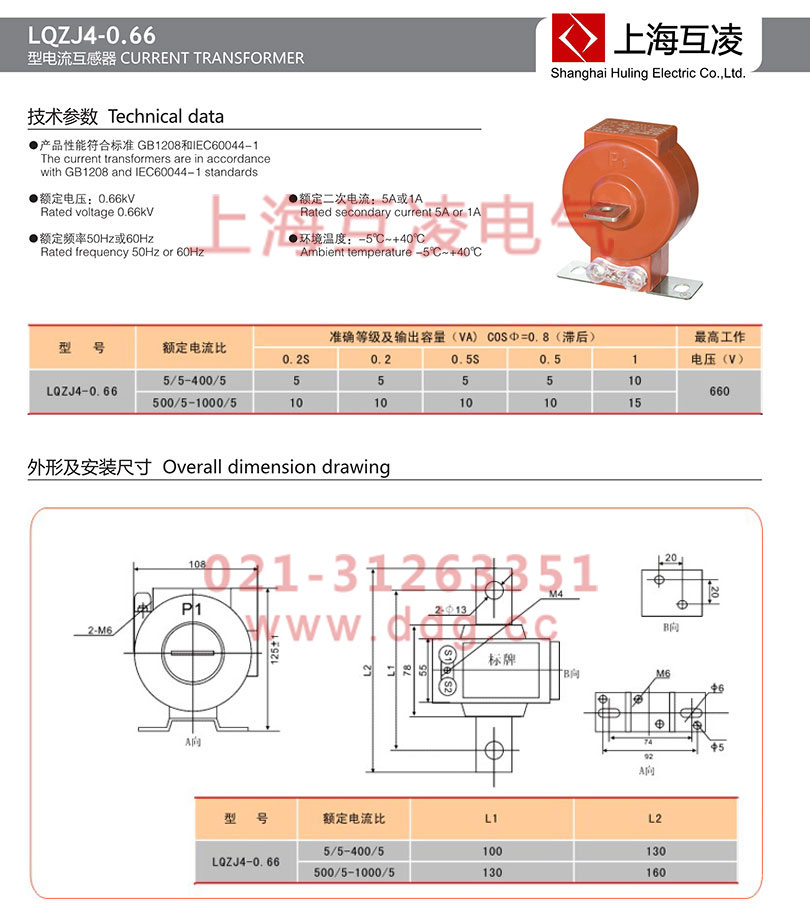

LQZJ4-0.66電流互感器選型手冊
LQZJ4-0.66電流互感器原理
電流互感器是一種用于測量交變電流類型的變壓器,它會在其次級產生一個與主電流成正比的電流。
電流互感器和電壓互感器都是互感器?;ジ衅骺蓪⑤^大的電壓或電流值縮放到小型標準化值,這些值可輕松處理儀器和保護繼電器?;ジ衅鲗y量或保護電路與主系統的高壓隔離。電流互感器提供的二次電流與在其主電流中流動的電流精確成比例。電流互感器給主電路帶來可以忽略的負載。
電流互感器是電力系統的電流感應單元,用于發電站,變電站以及工業和商業配電。
LQZJ4-0.66電流互感器接線
電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相、三相星形和不完全星形三種。
