零序電流互感器變比及選擇

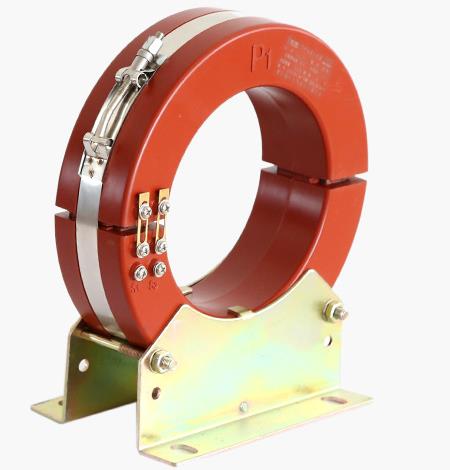

　　什么是零序電流互感器變比

　　零序電流互感器主要是系統線路中出現故障時候，母線出現零序電流（也叫剩余電流）作為零序電流互感器的一次電流，一次電流的產生使互感器的二次電流也產生變化，一般二次電流很小，通常是1A—–3A,也有更小的，而后二次電流帶動繼電器及其保護設備產生動作，達到保護系統的目的。

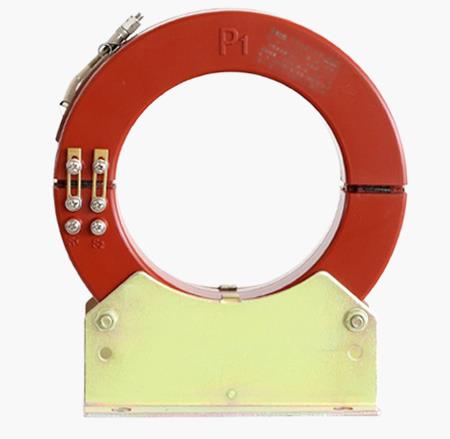

　　零序電流互感器變比就是零序互感器的電流比即額定一次電流與額定二次電流之比。

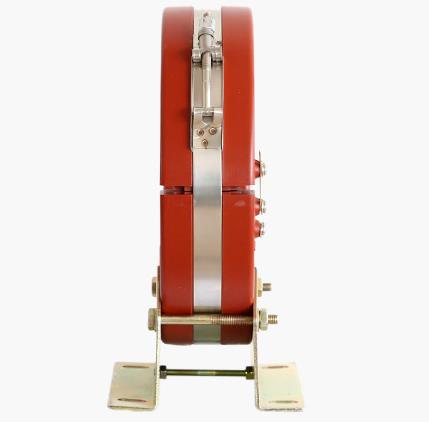

　　常見的零序電流互感器變比

　　零序電流互感器的應用一般都選用較小變比，常用的如：50/5；75/5；100/5；150/5；200/5；20/1；50/1；100/1；150/1；200/1，因?yàn)橹挥邪l(fā)生一次接地故障時,零序電流互感器才有輸出.人們不會讓接地電流很大時才使保護動作。(不用考慮躲過負荷電流)可是由于一次繞組是電力電纜，僅有一匝，這樣，50/5；10/1的零序電流互感器的二次額定匝數，僅10匝，所以50/5、10/1的零序電流互感器負荷特性較差，實際負載阻抗和零序電流互感器的容量不一致時將會出現較大的誤差，而且在低于額定電流時誤差也會加大，所以在允許的情況下盡量先用大一些的變化。

　　零序電流互感器變比的選擇

　　首先要確定該零序CT的安裝位置，知道CT兩側設備的零序阻抗情況，再根據電壓等級和運行方式計算出通過該CT的最大零序電流值，然后根據該值選擇CT變比。

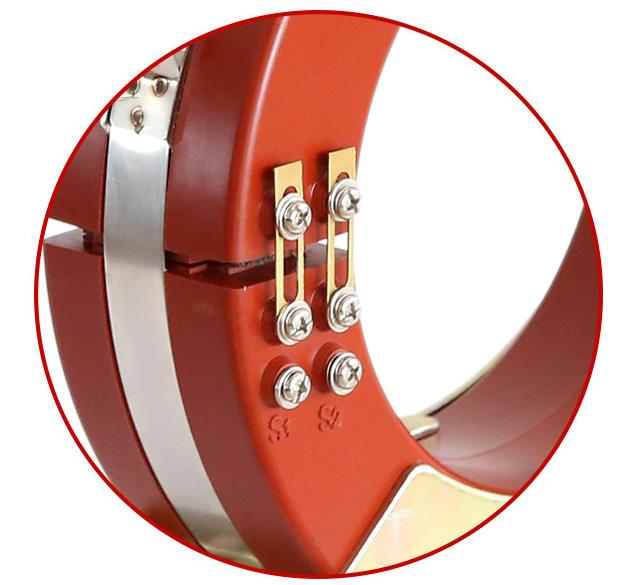

　　一次電流的選擇主要看系統出現故障的零序電流能夠達到多少？二次電流選擇國標規定有1A、2A、5A。考慮到零序電流互感器一般都是小變比，所以盡量選用1A的，來提高帶負載能力。但是有些綜合保護設定1A或5A時是用菜單選擇，這時零序電流互感器的二次額定電流就是服從主CT二次額定電流值。

　　比如計算的零序電流為2000A，那么選擇100/5或者100/1的5P20或者10P20就可以，就是說20倍額定電流下誤差不超過5%或者10%就滿足保護要求。

　　選擇變比的目的在于經濟性與可靠性的平衡，CT變比選小了在故障情況下CT會飽和，有拒動的可能，變比選大了就貴了。

　　當已有保護整定值時怎么選擇零序電流互感器變比？

　　已有保護定值，變比就很容易選擇了。

　　如定值是一次電流80A時保護動作，可靠國標選100/5或100/1。

　　電阻接地系統零序電流互感器變比的選擇

　　電阻接地系統地點電流由兩個分量組成，一個是電容電流，另一個是中性點電阻電流，兩者相差90°。故障回路的零序電流等于接地點電流與本線路接地電容電流向量差，即等于所有非故障線路接地電容電流與電阻電流向量和的負值。

　　如：電阻接地系統（IR=1-1.5IC）

　　IC阻值IR故障I合

　　6KV10-5020-20020-8025-200

　　10KV30-6020-15040-10050-160

　　建議零序電流互感器變比選用:50/1；100/1；150/1；200/1；100/5；200/5。

　　中性點不接地和消弧線圈接地系統用零序電流互感器變比的選擇。

　　這種系統接地電流較大時，或保護最小啟動電流較小時，可選用大一些變化的零序電流互感器，如50/1；100/1；100/5；150/5及以上?？墒怯械闹行渣c(diǎn)不接地系統一般不允許接地電流超過10A，所以一般10A以下保護就要動作。消弧線圈接地系統由于電感電流和電容電流的中和后，一般也不會有超過10A的接地電流（一般都是過補償，實際接地電流已是電感電流），由于使用了綜合保護，就要求有整定值（不用綜合保護的有時用高靈敏度零序電流互感器，和與其配套的繼電器，見1），一般定值≤10A，如整定值一次電流為5A，可考慮100/5A或20/1A，一次電流5A時，二次電流0.25A，一般已超過綜合保護的啟動電流。如綜合保護最小啟動電流＞0.25A也只好選用75/5；50/5；15/1；10/1的變化，這些變化的零序電流互感器最好選用整體式的，否則精度要差一些。

　　大電流接地系統零序電流互感器變比的選擇

　　中性點接地系統單相接地就是單相短路。變比可以選大一些，如：150/5：150/1以上變比，不要太小，否則躲不過不平衡電流。注意零線（N）不要穿過CT。
