LZW32-10G1電流互感器結構特點
LZW32-10G1電流互感器為戶外環氧樹脂真空澆注、全封閉結構,供額定頻率50~60Hz,額定電壓10KV及以下戶外真空斷器中作繼電保護用。
LZW32-10G1電流互感器變比
| 型號 | 額定電流比(A) | 級次組合 | 準確級及額定輸出(VA) | 一秒熱穩定電流(kA) | 動穩定電流(kA) | |||
| 0.2 | 0.5 | 1 | 10P10 | |||||
| LZW32-10G1 | 50/5 | 0.2/10P 0.5/10P 10/10P |
/ | 10 | 15 | 20 | 9 | 22.5 |
| 75/5 | 13.5 | 33.8 | ||||||
| 100/5 | 18 | 45 | ||||||
| 150/5 | 27 | 67.5 | ||||||
| 200/5 | 36 | 90 | ||||||
| 300/5 | 10 | 10 | 15 | 25 | 36 | 90 | ||
| 400/5 | 40 | 100 | ||||||
| 600/5 | 48 | 120 | ||||||
| 630/5 | 48 | 120 | ||||||
| 50-75-100/5 | 10/10P | / | / | / | 20 | 9 | 22.5 | |
| 75-100-150/5 | 13.5 | 33.8 | ||||||
| 100-150-200/5 | 18 | 45 | ||||||
| 150-200-300/5 | 27 | 67.5 | ||||||
| 200-300-400/5 | 25 | 36 | 90 | |||||
| 200-400-600/5 | 48 | 120 | ||||||
| 200-400-630/5 | 48 | 120 | ||||||

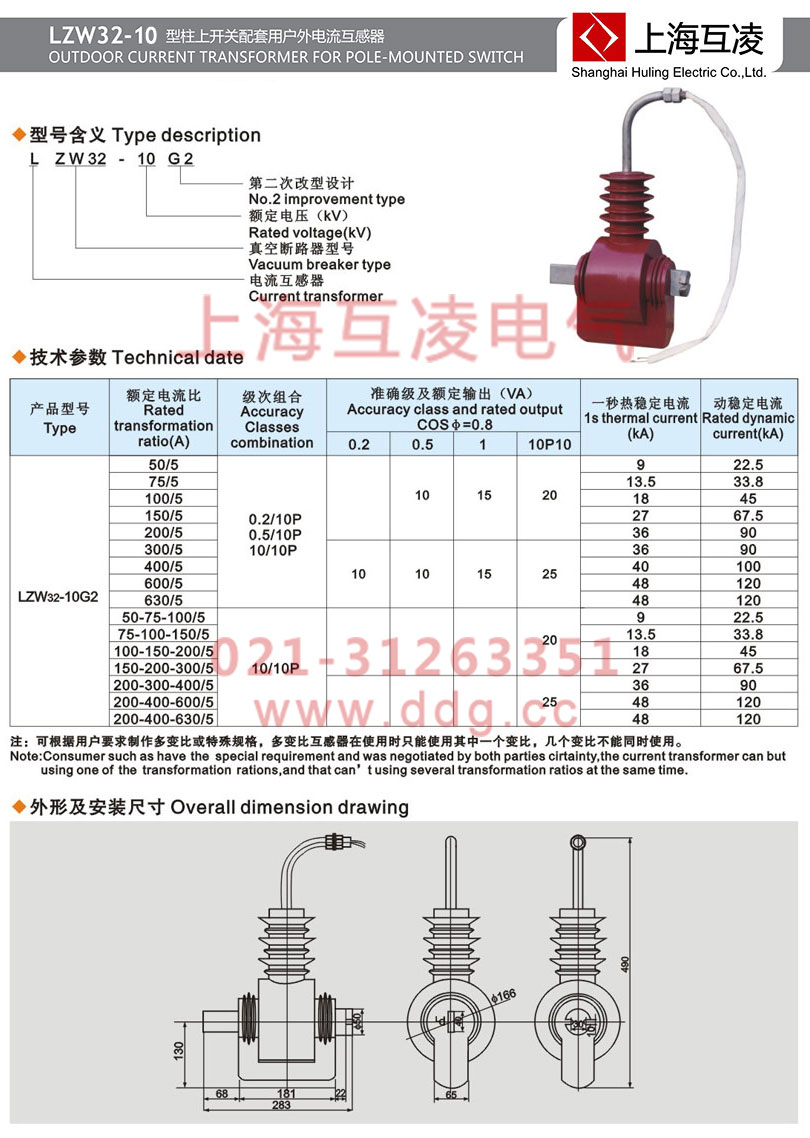

LZW32-10G1電流互感器選型手冊
LZW32-10G1電流互感器注意事項
該互感器使用于額定電壓不超過0.66kV的交流電路,長期工作電流不超過1.2倍額定值; 產品為減極性,一次接線標志P1、P2,相應二次接線標志S1、S2; 測量?jī)x表接于S1、S2端子上,所接儀表的總阻抗(包括接線)不應超過互感器的額定負荷; 互感器在運行中嚴禁二次開路。低壓電流互感器可以把高交流電流轉化為容易控制的低電流。
LZW32-10G1電流互感器原理
在發電、變電、輸電、配電和用電的線路中電流大小懸殊,從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流,另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。
LZW32-10G1電流互感器符號
第一字母:L—電流互感器
第二字母:A—穿墻式;Z—支柱式;M—母線式;D—單匝貫穿式;V—結構倒置式;J—零序
接地檢測用;W—抗污穢;R—繞組裸露式
第三字母:Z—環氧樹脂澆注式;C—瓷絕緣;Q—?dú)怏w絕緣介質;W—與微機保護專用
第四字母:B—帶保護級;C—差動保護;D—D級;Q—加強型;J—加強型ZG
第五數字:電壓等級 產品序號
LZW32-10G1電流互感器變比
應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比(如20、30、40、50、75、100、150、2×a/C)等多種規格,二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比,通過改變產品的連接片接線方式實現,當串聯時,電流比為a/c,并聯時電流比為2×a/C。一般情況下,計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流(即計算IC)。如線路中負荷計算電流為350A,則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求,可以將變比選得大一些。
LZW32-10G1電流互感器接線
電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相、三相星形和不完全星形三種。
