LZX8-10Q電流互感器結構特點
本型電流互感器為環氧樹脂澆注全封閉支柱式結構,耐污染及潮濕。安裝時將一次螺釘壓緊,保證接觸可靠,適用于中置式開關柜或其他型式開關柜中,在額定頻率為50Hz、額定電壓為10kV及以下的電力系統中作電流、電能測量及繼電保護用。
LZX8-10Q電流互感器技術參數
| 型號 | 額定一次電流(A) | 準確級組合 | 額定二次輸出(VA) | 一秒熱穩定電流(kA) | 動穩定電流(kA) | ||||
| 0.2S 0.5S | 0.2 | 0.5 | 10P10 | 10P15 | |||||
| LZX8-10Q | 5-40 | 0.2(S)/10P 0.5(S)/10P |
10 | 10 | 10 | 15 | 15 | 90lin | 220lin |
| 50-400 | 100lin | 250lin | |||||||
| 500 | 50 | 100 | |||||||
| 600 | 56 | 110 | |||||||
| 800 | 75 | 110 | |||||||
| 1000 | 80 | 130 | |||||||
產品符合標準GB1208-1997和IEC44-1及顧客特殊要求
額定絕緣水平:12/42/75kV
額定頻率:50Hz
額定二次電流:5或1A
環境溫度:-5℃~+40℃
二次繞組小于或等于兩個時,可增加帶電顯示裝置

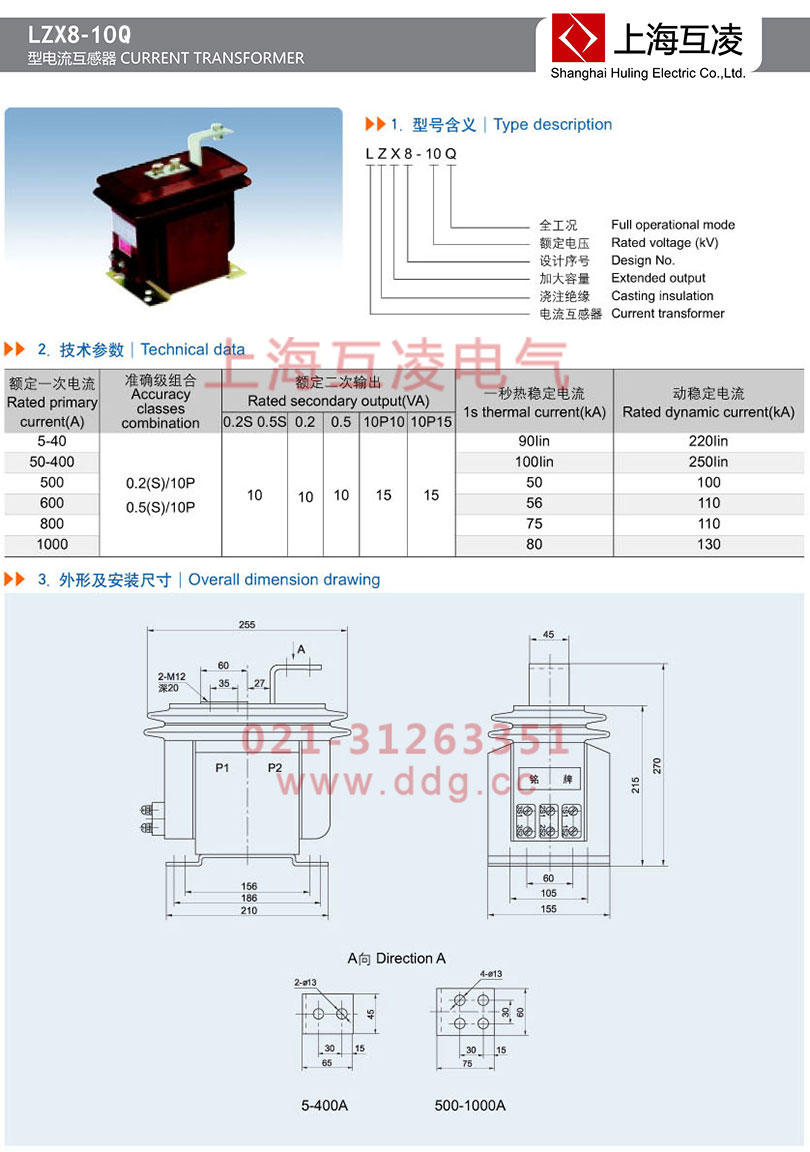

LZX8-10Q電流互感器選型手冊
LZX8-10Q電流互感器接線
電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相、三相星形和不完全星形三種。
LZX8-10Q電流互感器變比
應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比(如20、30、40、50、75、100、150、2×a/C)等多種規格,二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比,通過改變產品的連接片接線方式實現,當串聯時,電流比為a/c,并聯時電流比為2×a/C。一般情況下,計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流(即計算IC)。如線路中負荷計算電流為350A,則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求,可以將變比選得大一些。
LZX8-10Q電流互感器型號
第一字母:L—電流互感器
第二字母:A—穿墻式;Z—支柱式;M—母線式;D—單匝貫穿式;V—結構倒置式;J—零序
接地檢測用;W—抗污穢;R—繞組裸露式
第三字母:Z—環氧樹脂澆注式;C—瓷絕緣;Q—?dú)怏w絕緣介質;W—與微機保護專用
第四字母:B—帶保護級;C—差動保護;D—D級;Q—加強型;J—加強型ZG
第五數字:電壓等級 產品序號
