LZZBJ12-10A電流互感器簡介
LZZBJ12-10A電流互感器供50Hz、10KV及以下電力系統操作電能計量、電流測量與監視及繼電保護用,本產品為全封閉支柱式結構,采用環氧樹脂澆注絕緣。
LZZBJ12-10A電流互感器技術參數
額定電壓:10kV,50Hz
額定絕緣水平:一次對二次及地 11.5/42/75kV
二次之間及地:3kV2min
額定二次電流:5A或1A
測量級儀表保安系數:≤10
局部放電水平:附和GB1208—1997視在放電量≤20PC
外絕緣爬電比距滿足Ⅱ級污穢等級要求
產品執行GB1208—97《電流互感器》標準

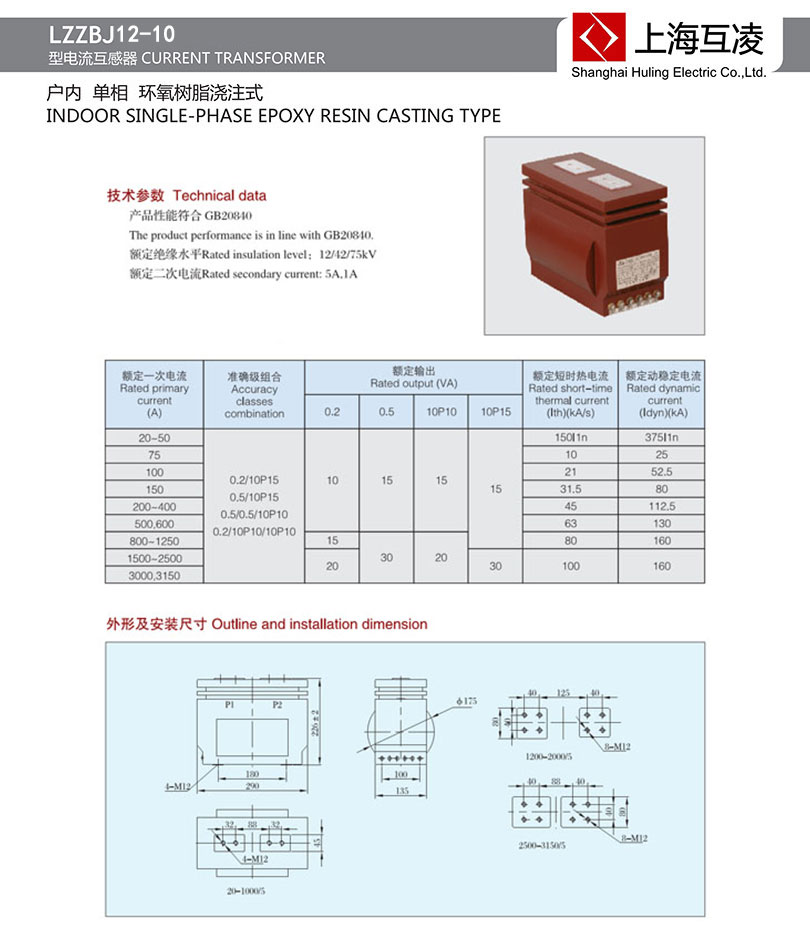

LZZBJ12-10A電流互感器選型手冊
LZZBJ12-10A電流互感器變比
| 型號 | 額定一次電流(A) | 準確級組合 | 額定輸出(VA) | 額定短時熱電流(kA/s) | 額定動穩定電流(kA) | |||
| 0.2 | 0.5 | 10P10 | 10P15 | |||||
| LZZBJ12-10A | 20-50 | 0.2/10P15 0.5/10P15 0.5/0.5/10P10 0.2/10P10/10P10 |
10 | 15 | 15 | 15 | 150lin | 375lin |
| 75 | 10 | 25 | ||||||
| 100 | 21 | 52.5 | ||||||
| 150 | 31.5 | 80 | ||||||
| 200-400 | 45 | 112.5 | ||||||
| 500,600 | 63 | 130 | ||||||
| 800-1250 | 15 | 30 | 20 | 80 | 160 | |||
| 1500-2500 | 20 | 30 | 100 | 160 | ||||
| 3000,3150 | ||||||||
LZZBJ12-10A電流互感器檢驗方法
在進行電流互感器誤差試驗之前,通常需要檢查極性、退磁、準確度等試驗,電流互感器額定電壓不小于裝設點線路額定電壓。
LZZBJ12-10A電流互感器變比
應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比(如20、30、40、50、75、100、150、2×a/C)等多種規格,二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比,通過改變產品的連接片接線方式實現,當串聯時,電流比為a/c,并聯時電流比為2×a/C。一般情況下,計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流(即計算IC)。如線路中負荷計算電流為350A,則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求,可以將變比選得大一些。
LZZBJ12-10A電流互感器原理
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少,串在需要測量的電流的線路中,因此它經常有線路的全部電流流過,二次繞組匝數比較多,串接在測量?jī)x表和保護回路中,電流互感器在工作時,它的二次回路始終是閉合的,因此測量?jī)x表和保護回路串聯線圈的阻抗很小,電流互感器的工作狀態接近短路。
LZZBJ12-10A電流互感器符號
第一字母:L—電流互感器
第二字母:A—穿墻式;Z—支柱式;M—母線式;D—單匝貫穿式;V—結構倒置式;J—零序
接地檢測用;W—抗污穢;R—繞組裸露式
第三字母:Z—環氧樹脂澆注式;C—瓷絕緣;Q—?dú)怏w絕緣介質;W—與微機保護專用
第四字母:B—帶保護級;C—差動保護;D—D級;Q—加強型;J—加強型ZG
第五數字:電壓等級 產品序號
例如:LZZBJ12-10A為支柱式環氧樹脂澆注式電流互感器,額定電壓為10kV
