LZZBJ18-10/185H/4S電流互感器結構特點
本型電流互感器為環氧樹脂澆注全封閉支柱式結構,耐污染及潮濕。安裝時將一次螺釘壓緊,保證接觸可靠,電流互感器額定電壓不小于裝設點線路額定電壓,適用于中置式開關柜或其他型式開關柜中,在額定頻率為50Hz、額定電壓為10kV及以下的電力系統中作電流、電能測量及繼電保護用。

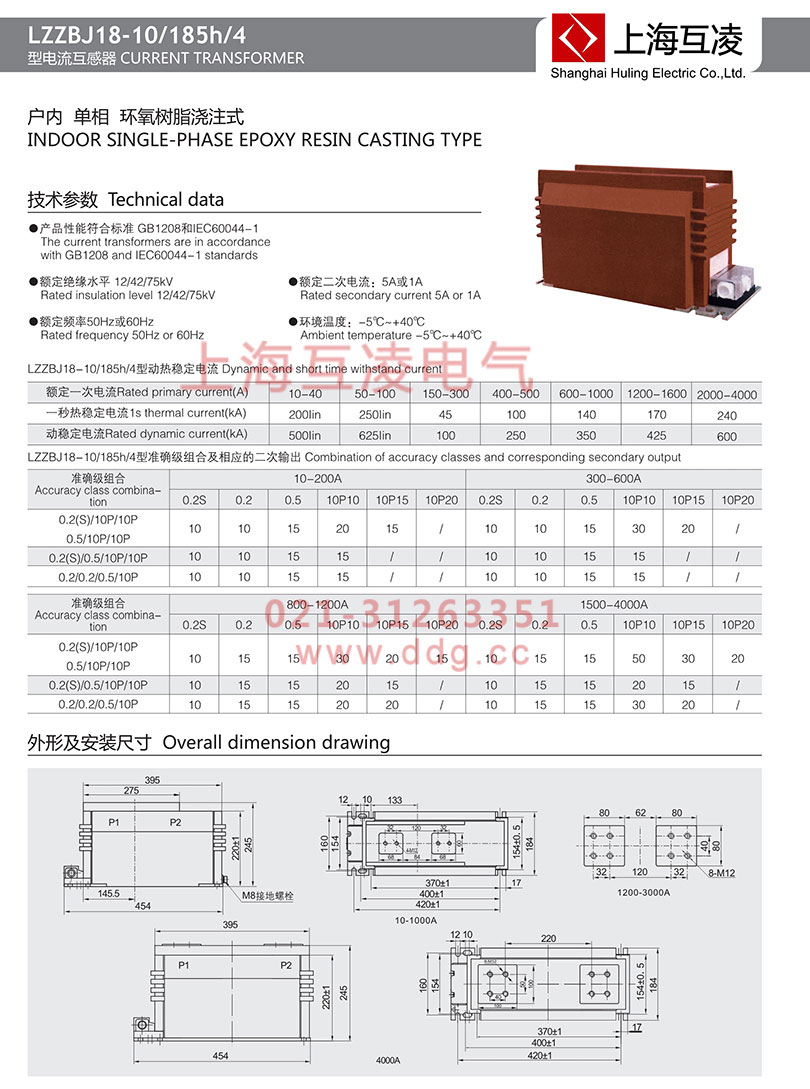

LZZBJ18-10/185H/4S電流互感器技術參數
產品符合標準:GB1208-1997和IEC60044-1及顧客特殊要求
額定絕緣水平:12/42/75kV
額定頻率:50Hz或60Hz
額定二次電流:5或1A
環境溫度:-5℃~+40℃
二次繞組小于或等于兩個時,可增加帶電顯示裝置
LZZBJ18-10/185H/4S電流互感器選型
LZZBJ18-10/185H/4S電流互感器變比
| 額定一次電流(A) | 10-40 | 50-100 | 150-300 | 400-500 | 600-1000 | 1200-1600 | 2000-4000 |
| 一秒熱穩定電流(kA) | 200lin/td> | 250lin | 45 | 100 | 140 | 170 | 240 |
| 動穩定電流(kA) | 500lin/td> | 625lin | 100 | 250 | 350 | 425 | 600 |
| 準確級組合 | 10-200A | 300-600A | ||||||||||
| 0.2S | 0.2 | 0.5 | 10P10 | 10P15 | 10P20 | 0.2S | 0.2 | 0.5 | 10P10 | 10P15 | 10P20 | |
| 0.2(S)/10P/10P;0.5/10P/10P | 10 | 10 | 15 | 20 | 15 | / | 10 | 10 | 15 | 30 | 20 | / |
| 0.2(S)/0.5/10P/10P | 10 | 10 | 15 | 15 | / | / | 10 | 10 | 15 | 15 | / | / |
| 0.2/0.2/0.5/10P | 10 | 10 | 15 | 15 | / | / | 10 | 10 | 15 | 15 | / | / |
| 準確級組合 | 800-1200A | 1500-4000A | ||||||||||
| 0.2S | 0.2 | 0.5 | 10P10 | 10P15 | 10P20 | 0.2S | 0.2 | 0.5 | 10P10 | 10P15 | 10P20 | |
| 0.2(S)/10P/10P;0.5/10P/10P | 10 | 15 | 15 | 30 | 20 | 15 | 10 | 15 | 15 | 50 | 30 | 20 |
| 0.2(S)/0.5/10P/10P | 10 | 15 | 15 | 20 | 15 | / | 10 | 15 | 15 | 20 | 15 | / |
| 0.2/0.2/0.5/10P | 10 | 15 | 15 | 20 | 20 | / | 10 | 15 | 15 | 30 | 20 | / |
LZZBJ18-10/185H/4S電流互感器原理
電流互感器是一種用于測量交變電流類型的變壓器,它會在其次級產生一個與主電流成正比的電流。
電流互感器和電壓互感器都是互感器?;ジ衅骺蓪⑤^大的電壓或電流值縮放到小型標準化值,這些值可輕松處理儀器和保護繼電器?;ジ衅鲗y(cè)量或保護電路與主系統的高壓隔離。電流互感器提供的二次電流與在其主電流中流動的電流精確成比例。電流互感器給主電路帶來可以忽略的負載。電流互感器是電力系統的電流感應單元,用于發電站,變電站以及工業和商業配電。
LZZBJ18-10/185H/4S電流互感器變比
應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比(如20、30、40、50、75、100、150、2×a/C)等多種規格,二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比,通過改變產品的連接片接線方式實現,當串聯時,電流比為a/c,并聯時電流比為2×a/C。一般情況下,計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流(即計算IC)。如線路中負荷計算電流為350A,則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求,可以將變比選得大一些。
LZZBJ18-10/185H/4S電流互感器常見故障
1)電流互感器的絕緣很厚,有的絕緣包繞松散,絕緣層間有皺折,加之真空處理不良,浸漬不完全而造成含氣空腔,從而易引起局部放電故障。
2)電容屏尺寸與排列不符合設計要求,甚至少放電容屏,電容極板不光滑平整,甚至錯位或斷裂,使其均壓特性破壞。因此,當局部固體絕緣沿面的電場強度達到一定數值時,就會造成局部放電。 上述局部放電的直接后果是使絕緣油裂解,在絕緣層間生成大量的x臘,介損增大。這種放電是有累積效應的,任其發展下去,油中氣體分析將可能出現電弧放電的特征。
3)由于絕緣材料不清潔或含濕高,可能在其表面產生沿面放電。這種情況多見于一次端子引線沿墊塊表面放電。
4)某些連接松動或金屬件電位懸浮將導致火花放電,例如一次繞組支持螺母松動,造成一次繞組屏蔽鋁箔電位懸浮,末屏引線接觸或焊接不良甚至斷線,均會引起此類故障。
5)一次連接夾板、螺栓、螺母松動,末屏接地螺母松動,抽頭緊固螺母松動等,均可能使接觸電阻增大,從而導致局部過熱故障。此外,現場維護管理不當也應引起重視。例如,互感器進水受潮,雖然可能與制造廠的密封結構和密封材料有關,但是,也有維護管理的問題。一般來說,現場真空脫氣不充分或者檢修時不進行真空干燥,致使油中溶解氣體易飽和或油紙絕緣中殘存氣泡和含濕較高。所有這些,都將給設備留下安全隱患。
