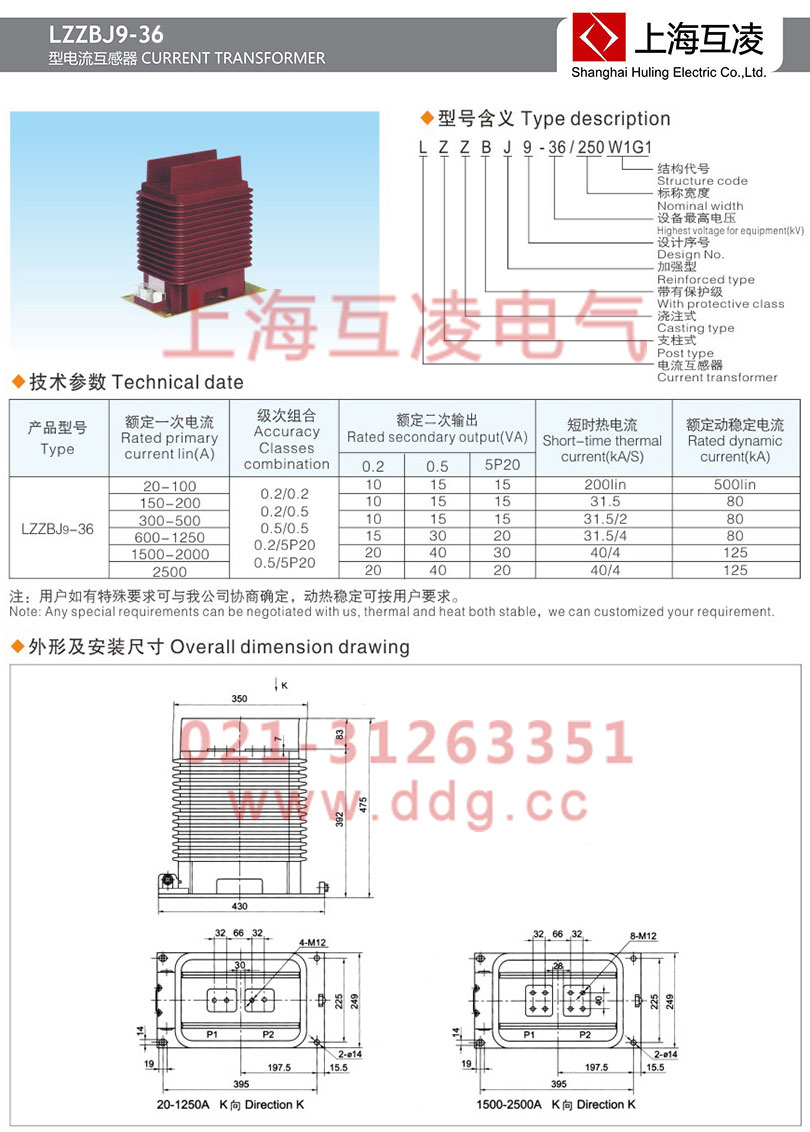

打印LZZBJ9-36/250W2G1電流互感器概述
本型電流互感器為環氧樹脂全封閉澆注，全封閉式絕緣，適用于額定電壓35kV及以下，額定頻率50Hz電力系統中，作計量、測量及繼電保護用.
LZZBJ9-36/250W2G1電流互感器結構特點
產品體積小，重量輕,運行穩定,免維護。并且具有優良的動熱穩定性能.可以根據用戶要求，生產為多變比形式，有利于擴容，減少投資.計量用級次采用超微晶合金鐵心制造，測量及保護用級次采用進口優質硅鋼片鐵心制造。
產品精度高、功耗小，溫升低，運行穩定可靠。 特別適用于35kV小型化開關柜，可以根據用戶要求，加大互感器上側絕緣隔板，優化開關柜內部空間，加強相間絕緣，使開關內部布局整齊、美觀。
LZZBJ9-36/250W2G1電流互感器選型手冊
LZZBJ9-36/250W2G1電流互感器變比
| 型號 | 額定一次電流(A) | 級次組合 | 額定二次輸出(VA) | 短時熱電流(kA/S) | 額定動穩定電流(kA) | ||
| 0.2 | 0.5 | 5P20 | |||||
| LZZBJ9-36/250W2G1 | 20-100 | 0.2/0.2 0.2/0.5 0.5/0.5 0.2/5P20 0.5/5P20 |
10 | 15 | 15 | 200lin | 500lin |
| 150-200 | 31.5 | 80 | |||||
| 300-500 | 31.5/2 | ||||||
| 600-1250 | 15 | 30 | 20 | 31.5/4 | |||
| 1500-2000 | 20 | 40 | 30 | 40/4 | 125 | ||
| 2500 | 20 | ||||||
LZZBJ9-36/250W2G1電流互感器技術參數及使用環境
額定電壓:35kV
額定頻率:50Hz
額定絕緣水平:40.5/95/185 kV
額定一次電流:20～2000A
額定二次電流:5或1A，二次繞組可以做抽頭，定制多變比
局部放電水平:48 kV,≤50 pC 28 kV,≤20 pC
使用環境: 戶內
環境溫度: -5～40 ℃
24h內相對濕度平均值: ≤95%
1月內相對濕度平均值: ≤90%
額定海拔高度:≤1000m
防污穢等級: Ⅱ
* 我們盡可能幫您完成所有的要求，包括產品設計，非標產品和OEM等。
