PR1電流互感器原理
PR電流互感器為塑料外殼,全封閉,戶內型產品。適用于額定頻率50HZ或60HZ在電力系統中作電能計量、電流測量和繼電保護用。產品符合IEC60044-1;2003及GB1208-2006,<電流互感器>標準。PR電流互感器導磁材料采用經退火處理的環形鐵芯饒制,以保證產品5P5、5P10或10P10級的準確限值系數;確保一次短路狀態下,產品不飽和,有效的保證繼電器動作。線圈浸漆處理,有效防止了產品受潮。一次為P1、P2;二次為1S1、1S2;當一次電流由P1流向P2時,二次電流由S1 經外部回路流向S2即為流向S2即為減級性。

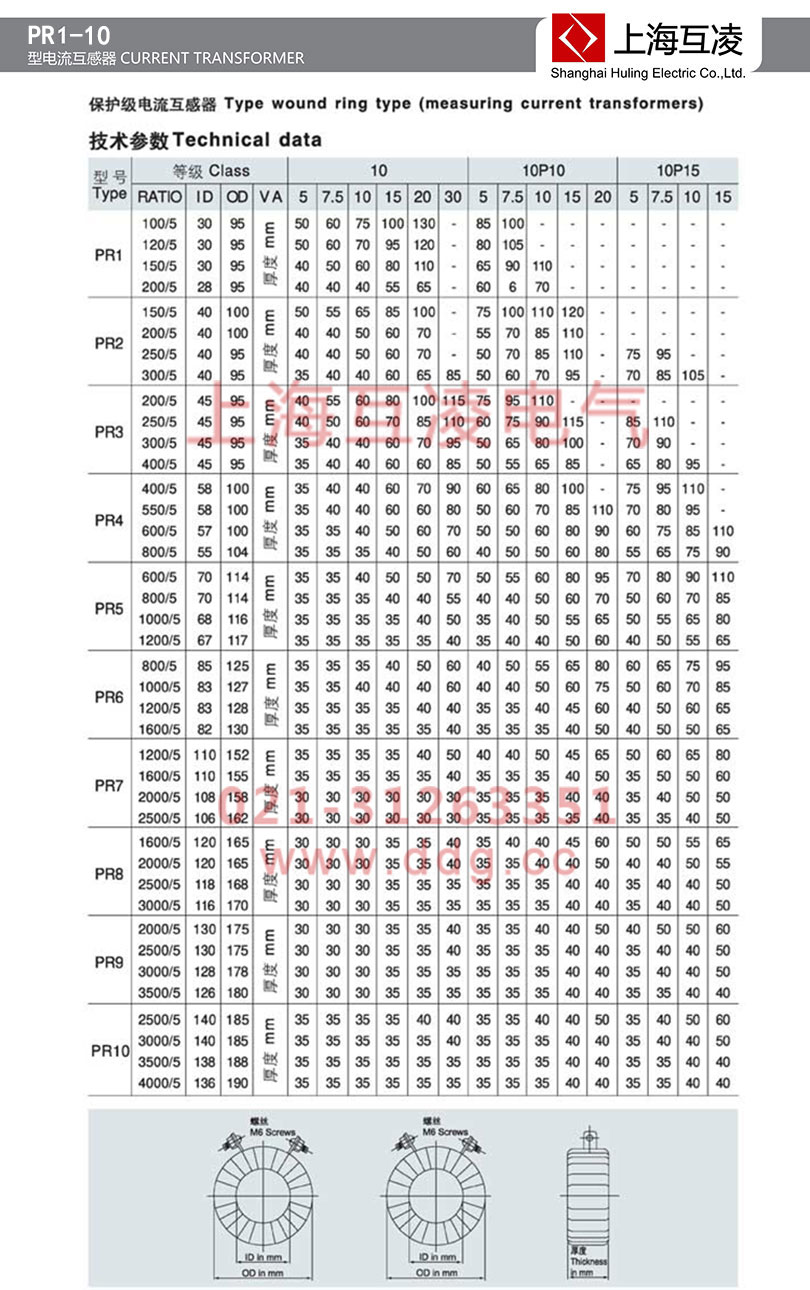

PR1電流互感器選型參數
PR1電流互感器結構
保護用電流互感器要求電流在額定電流很多倍的電路上運行,并且經常要受制于一些條件而測量的電流互感器則要好得多。當一個電流互感器用來給保護用繼電器提供電流時,它必須要保證自己的特征比例達到額定電流值的某個倍數。這個倍數,可以是5、10、20或更高的值,這就是所謂的精度限值系數。因此,在選擇保護用電流互感器時,對于精度及精度限值系數,則需要對繼電器的特點和電路條件仔細檢查,其中所謂的電路條件包括繼電器的負荷及導線負載。
PR1電流互感器接線
電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相、三相星形和不完全星形三種。
PR1電流互感器變比
應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比(如20、30、40、50、75、100、150、2×a/C)等多種規格,二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比,通過改變產品的連接片接線方式實現,當串聯時,電流比為a/c,并聯時電流比為2×a/C。一般情況下,計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流(即計算IC)。如線路中負荷計算電流為350A,則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求,可以將變比選得大一些。
PR1電流互感器型號
主要型號:PR1電流互感器,PR2電流互感器,PR3電流互感器,PR4電流互感器,PR5電流互感器,PR6電流互感器,PR7電流互感器,PR8電流互感器,PR9電流互感器,PR10電流互感器
PR1電流互感器型號
第一字母:L—電流互感器
第二字母:A—穿墻式;Z—支柱式;M—母線式;D—單匝貫穿式;V—結構倒置式;J—零序
接地檢測用;W—抗污穢;R—繞組裸露式
第三字母:Z—環氧樹脂澆注式;C—瓷絕緣;Q—?dú)怏w絕緣介質;W—與微機保護專用
第四字母:B—帶保護級;C—差動保護;D—D級;Q—加強型;J—加強型ZG
第五數字:電壓等級 產品序號
